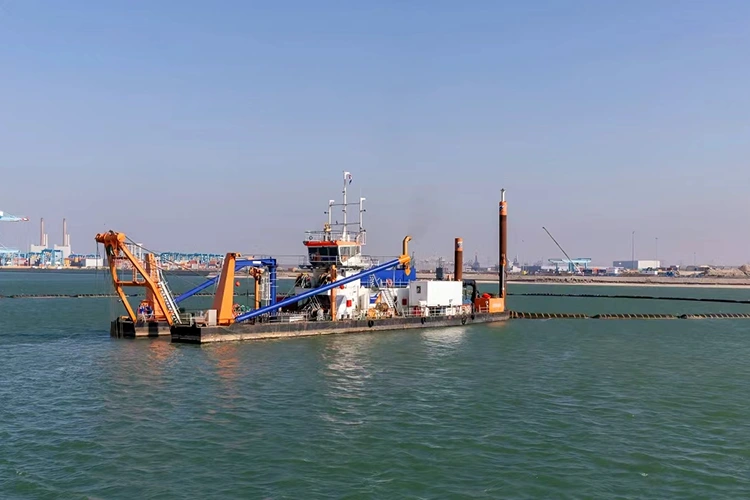

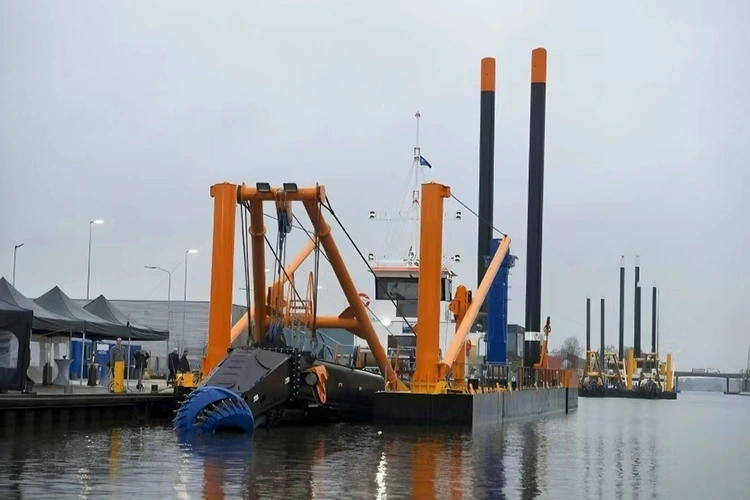

절단기 흡입 준설선

Shandong Haiding Shipbuilding Manufacturing Co., Ltd.는 중대형 준설 장비를 제조 및 공급하는 중국 회사입니다. 우리는 수년 동안 해양 준설 엔지니어링에 전념해 왔으며 상당한 이점을 축적해 왔습니다. HAIDING SHIPYARD 절단기 흡입 준설선은 유럽, 미국, 동남아시아 및 기타 여러 글로벌 시장에 진출하고 있습니다. 당신은 무엇을 기다리고 있습니까? 지금 참여하세요!

문의 보내기

제품 설명

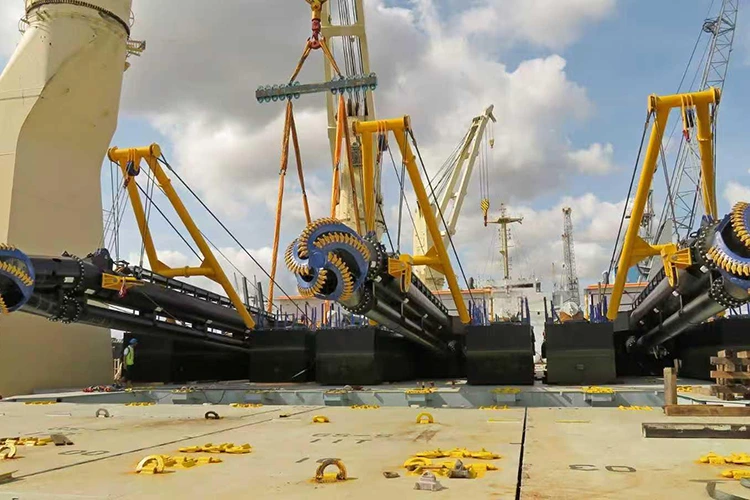

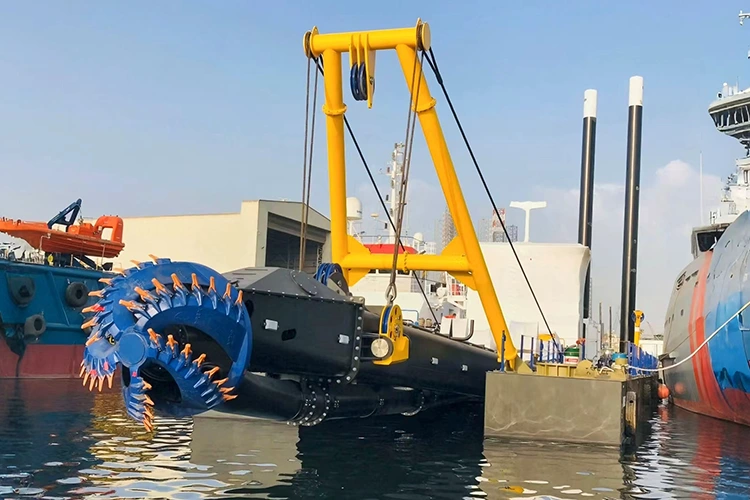

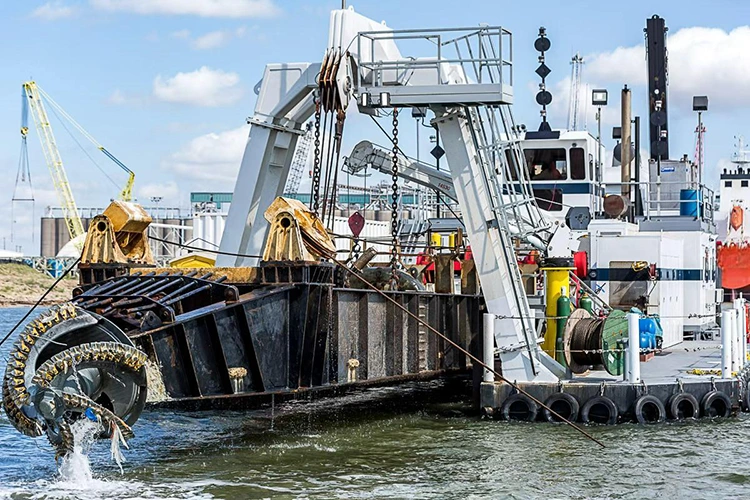

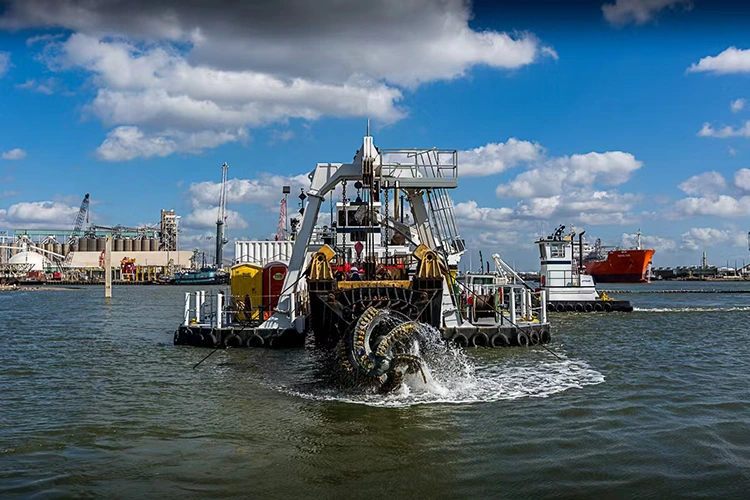

강력한 성능과 함께 세련되고 최적화된 설계로 준설 프로젝트를 효율적으로 수행할 수 있도록 지원합니다. HAIDING SHIPYARD 절단기 흡입 준설선에는 고효율 회전 절단기 헤드가 장착되어 있어 이 장비는 강바닥과 해저의 다양한 토양 유형을 효과적으로 느슨하게 할 수 있습니다. 통합된 유체 역학 최적화 설계 덕분에 물과 침전물을 균일성 ≥90%로 진흙-물 혼합물로 빠르게 혼합합니다. 혼합물은 대구경 흡입관(직경 Φ300-Φ800mm 옵션)을 통해 펌프 본체로 흡입된 후 고압 배출관을 통해 최대 이송 거리가 3000m에 달하는 장거리로 이송됩니다. 업계 평균에 비해 강력한 운영 연속성과 낮은 에너지 소비가 특징입니다.

제품의 핵심 디자인

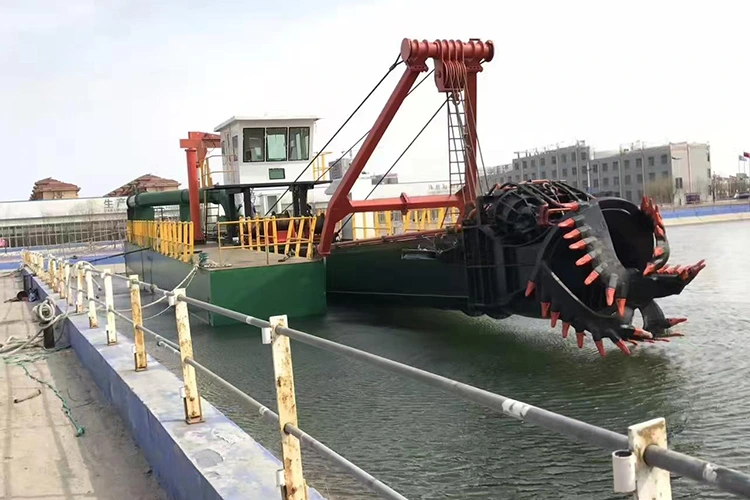

모듈식 조립 및 통합 설계를 채택한 HAIDING SHIPYARD 커터 흡입 준설선은 추가 보조 장비 없이도 준설, 진흙 운반 및 하역의 전체 프로세스를 독립적으로 완료합니다. 건설 효율성은 기존 장비보다 30% 이상 높아 프로젝트 주기를 크게 단축할 수 있습니다. 상대적으로 광범위한 시나리오 적응성을 자랑하며 풍력 5레벨 이하, 유속 1.5m/s 이하 조건에서 내륙 호수, 해안 항구 및 내륙 수로에서 준설 작업을 완료할 수 있습니다. 강한 토양 적합성으로 모래, 사양토, 미사(수분 함량 60%-80%)와 같은 일반적인 작업 조건에서 작업을 수행합니다. 맞춤형 톱니형 내마모성 커터헤드로 교체한 후, 더 높은 압축 강도의 점토를 굴착할 수 있습니다. 교체는 쉽고 편리하므로 대부분의 건설 시나리오에 적합합니다.조건.

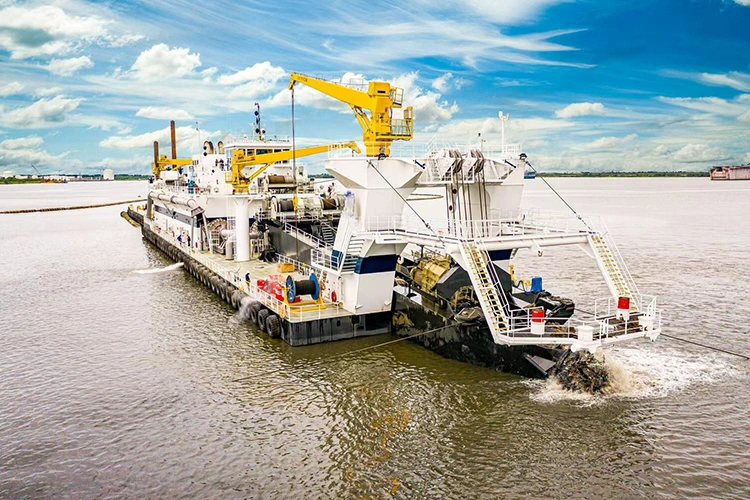

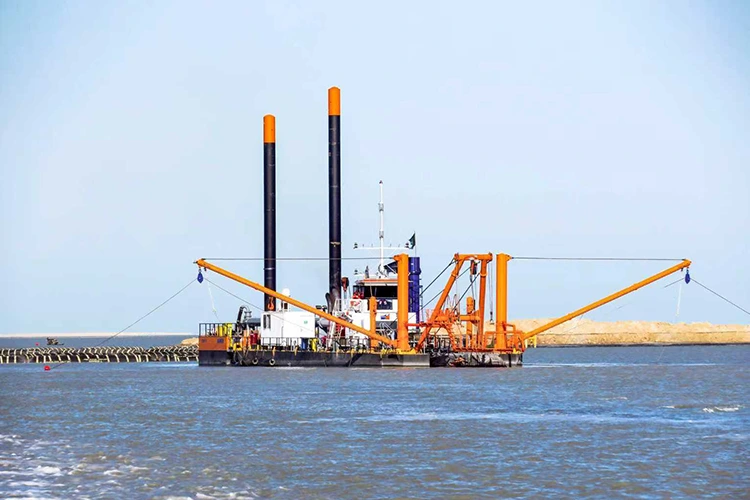

Cutter Suction Dredger

제품 전원 시스템

HAIDING SHIPYARD 절단기 흡입 준설선은 유압식과 기계식의 두 가지 핵심 전원 시스템 옵션을 제공합니다. 유압 구동 버전은 0~30rpm의 속도 범위와 0.5초 미만의 응답 시간을 갖춘 수입 유압 펌프 장치를 사용하므로 복잡한 작동 조건에서도 정밀한 제어가 가능합니다. 기계 구동 버전은 견고하고 신뢰할 수 있는 구조, 낮은 유지 관리 비용을 자랑하며 일상적이고 표준화된 작업에 적합합니다. 또한 이 장비 시리즈는 ISO9001 인증을 통과했으며 CCS, BV, RINA 및 RS 인증도 받을 수 있습니다. 주요 구성품은 2년, 선체는 20년 동안 보증되므로 프로젝트의 안전하고 효율적인 진행을 확실하게 보장합니다.

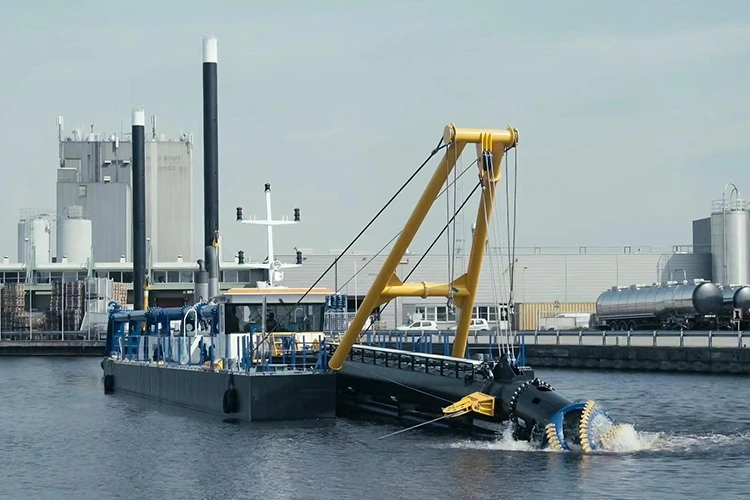

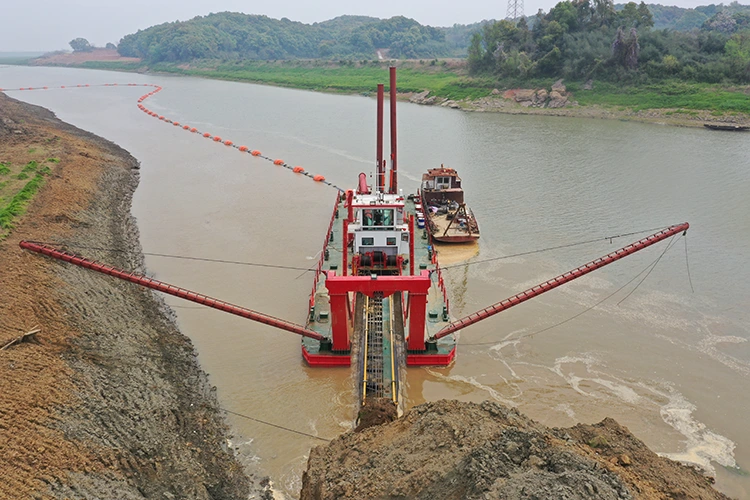

Cutter Suction Dredger

제품 매개변수(사양)

절단기 흡입 준설선 HD-CSD250
길이 전체	18.8m	물의 흐름	980m3/h
선체 치수	15.0×5.2×1.5m	퇴적물 생산	150m3/h
메인 폰툰 치수	9.3×2.2×2.5m	방전 거리	1000m
사이드 폰툰 치수	15.0×1.5×1.5m	커터 헤드 직경	800mm
구조	모듈식 지능형 조립 유형	커터 파워	37KW
주 엔진 브랜드/전력	웨이차이 294KW	초안	1.1m
보조 엔진 브랜드/출력	웨이차이 75KW	유압 제어 시스템	PLC통합제어
총 전력	웨이차이 369KW	리프팅 윈치 수	40쿠나*1
준설 펌프	200WN 고크롬 합금 펌프	가로 윈치 수	4OKN*2
토출/흡입 파이프 직경	273mm/273mm	선실	조정 가능한 좌석, 에어컨, PLC 통합 제어 시스템
헤드(펌프리프트)	55m	배달 시간	40일
최대 준설 깊이	9m	기준 연료 소비	~38L/H
적용 가능한 근무 조건	하천 수로 및 침전지와 같은 소규모 준설 장소
구성 업그레이드	커민스, 카터 등 수요 브랜드에 따라 디젤 엔진 브랜드를 변경할 수 있는 등 구성을 업그레이드할 수 있습니다.

절단기 흡입 준설선 HD-CSD300
길이 전체	26.0m	물의 흐름	1200-1500m3/h
선체 치수	21.0×5.2×1.5m	퇴적물 생산	150-200m3/h
메인 폰툰 치수	11.0×2.5×2.5m	방전 거리	2000m
사이드 폰툰 치수	21.0×1.1×1.5m	커터 헤드 직경	1350mm
구조	모듈형 지능형 조립 유형	커터 파워	75KW
주 엔진 브랜드/전력	웨이차이 6170-456KW	초안	1.1m
보조 엔진 브랜드/출력	웨이차이 WP6-155KW	유압 제어 시스템	PLC 통합제어
총 전력	웨이차이 611KW	리프팅 윈치 수	60쿠나*1
준설 펌프	250WN 고크롬 합금 펌프	가로 윈치 수	40쿠나*2
토출/흡입 파이프 직경	325mm/325mm	선실	조정 가능한 좌석, 에어컨, PLC 통합 제어 시스템
헤드(펌프리프트)	40m	배달 시간	50일
최대 준설 깊이	12분	기준 연료 소비	~66L/H
적용 가능한 근무 조건	하천 수로 및 침전지와 같은 소규모 준설 장소
구성 업그레이드	커민스, 카터 등 수요 브랜드에 따라 디젤 엔진 브랜드를 변경할 수 있는 등 구성을 업그레이드할 수 있습니다.

절단기 흡입 준설선 HD-CSD300
길이 전체	26.0m	물의 흐름	1200-1500m3/h
선체 치수	21.0×5.2×1.5m	퇴적물 생산	150-200m3/h
메인 폰툰 치수	11.0×2.5×2.5m	방전 거리	2000m
사이드 폰툰 치수	21.0×1.1×1.5m	커터 헤드 직경	1350mm
구조	모듈형 지능형 조립 유형	커터 파워	75KW
주 엔진 브랜드/전력	웨이차이 6170-456KW	초안	1.1m
보조 엔진 브랜드/출력	웨이차이 WP6-155KW	유압 제어 시스템	PLC 통합제어
총 전력	웨이차이 611KW	리프팅 윈치 수	60쿠나*1
준설 펌프	250WN 고크롬 합금 펌프	가로 윈치 수	40쿠나*2
토출/흡입 파이프 직경	325mm/325mm	선실	조정 가능한 좌석, 에어컨, PLC 통합 제어 시스템
헤드(펌프리프트)	40m	배달 시간	50일
최대 준설 깊이	12분	기준 연료 소비	~66L/H
적용 가능한 근무 조건	하천 수로 및 침전지와 같은 소규모 준설 장소
구성 업그레이드	커민스, 카터 등 수요 브랜드에 따라 디젤 엔진 브랜드를 변경할 수 있는 등 구성을 업그레이드할 수 있습니다.

절단기 흡입 준설선 HD-CSD550
길이 전체	45.82m	물의 흐름	3500-4000m3/h
선체 치수	35.8×8.8×2.2m	퇴적물 생산	600-800m3/h
메인 폰툰 치수	15.4×4.0×2.2m	방전 거리	2000m
사이드 폰툰 치수	35.75×2.85×2.2m	커터 헤드 직경	1900mm
구조	모듈형 지능형 조립 유형	커터 파워	130KW
주 엔진 브랜드/전력	웨이차이 WH17-1350KW	초안	1.6m
보조 엔진 브랜드/출력	웨이차이 6170-456KW	유압 제어 시스템	PLC 통합제어
총 전력	웨이차이 1806KW	리프팅 윈치 수	150KN*1
준설 펌프	450WN고크롬 합금 펌프	가로 윈치 수	100KN*2
토출/흡입 파이프 직경	560mm/560mm	선실	조정 가능한 좌석, 에어컨, PLC 통합 제어 시스템
헤드(펌프리프트)	66m	배달 시간	80일
최대 준설 깊이	14분	기준 연료 소비	~160L/H
적용 가능한 근무 조건	강, 호수, 저수지, 해안, 항구 및 기타 해역
구성 업그레이드	커민스, 카터 등 수요 브랜드에 따라 디젤 엔진 브랜드를 변경할 수 있는 등 구성을 업그레이드할 수 있습니다.

절단기 흡입 준설선 HD-CSD650
길이 전체	45.82m	물의 흐름	5000m3/h
선체 치수	35.8×8.8×2.2m	퇴적물 생산	800-1000m3/h
메인 폰툰 치수	15.4×4.0×2.2m	방전 거리	2000m
사이드 폰툰 치수	35.75×2.85×2.2m	커터 헤드 직경	2200mm
구조	모듈형 지능형 조립 유형	커터 파워	320KW
주 엔진 브랜드/전력	웨이차이 WH17-1350KW	초안	1.7m
보조 엔진 브랜드/출력	웨이차이 8170-601KW	유압 제어 시스템	PLC 통합제어
총 전력	웨이차이 1951KW	리프팅 윈치 수	150KN*1
준설 펌프	500WN 고크롬 Slloy 펌프	가로 윈치 수	150KN*2
토출/흡입 파이프 직경	650mm/650mm	선실	조정 가능한 좌석, 에어컨, PLC 통합 제어 시스템
헤드(펌프리프트)	66m	배달 시간	110일
최대 준설 깊이	14분	기준 연료 소비	~229L/H
적용 가능한 근무 조건	강, 호수, 저수지, 해안, 항구 및 기타 해역
구성 업그레이드	커민스, 카터 등 수요 브랜드에 따라 디젤 엔진 브랜드를 변경할 수 있는 등 구성을 업그레이드할 수 있습니다.

절단기 흡입 준설선 HD-CSD800
길이 전체	59.5m	물의 흐름	8000m3/h
선체 치수	52.5×11.4×3.0m	퇴적물 생산	1200-1500m3/h
메인 폰툰 치수	26.0×5.0×4.0m	방전 거리	4000-5000m
사이드 폰툰 치수	52.5×3.2×3.0m	커터 헤드 직경	2770mm
구조	모듈형 지능형 조립 유형	커터 파워	1000KW
주 엔진 브랜드/전력	웨이차이 2650KW	초안	2.2m
보조 엔진 브랜드/출력	웨이차이 1850KW*2	유압 제어 시스템	PLC 통합제어
총 전력	웨이차이 6350KW	리프팅 윈치 수	550KN*1
준설 펌프	131-28-65	가로 윈치 수	400KN*2
	(벙커펌프+수중펌프)
토출/흡입 파이프 직경	820mm/820mm	선실	조정 가능한 좌석, 에어컨, PLC 통합 제어 시스템
헤드(펌프리프트)	110m	배달 시간	280일
최대 준설 깊이	25m	기준 연료 소비	~750L/H
적용 가능한 근무 조건	강, 호수, 저수지, 해안, 항구 및 기타 수역
구성 업그레이드	커민스, 카터 등 수요 브랜드에 따라 디젤 엔진 브랜드를 변경할 수 있는 등 구성을 업그레이드할 수 있습니다.

절단기 흡입 준설선 HD-SSCSD550
길이 전체	61.5m	물의 흐름	4000m3/h
선체 치수	48.5×8.9×2.2m	퇴적물 생산	600-800m3/h
메인 폰툰 치수	7.0m/4.0m	방전 거리	3000m
사이드 폰툰 치수	41.0×2.65×2.2m	커터 헤드 직경	1900mm
구조	모듈형 지능형 조립 유형	커터 파워	130KW
주 엔진 브랜드/전력	웨이차이 WH17-1350KW	초안	1.6m
보조 엔진 브랜드/출력	웨이차이 6170-456KW	유압 제어 시스템	PLC 통합제어
총 전력	웨이차이 1806KW	리프팅 윈치 수	150KN *1
준설 펌프	450WN고크롬 합금 펌프	가로 윈치 수	100KN *2
토출/흡입 파이프 직경	560mm/560mm	선실	조정 가능한 시트, 에어컨, PLC 통합 제어 시스템
헤드(펌프리프트)	66m	배달 시간	90-110일
최대 준설 깊이	35m	기준 연료 소비	~160L/H
적용 가능한 근무 조건	수심 15m 이상의 심해에서 탈수
구성 업그레이드	커민스, 카터 등 수요 브랜드에 따라 디젤 엔진 브랜드를 변경할 수 있는 등 구성을 업그레이드할 수 있습니다.

절단기 흡입 준설선 HD-SSCSD650
길이 전체	81.0m	물의 흐름	5000m3/h
선체 치수	63.0×11.0×3.0m	퇴적물 생산	800-1000m3/h
메인 폰툰 치수	12.0×4.6×3.0m	방전 거리	3000m
사이드 폰툰 치수	67.0×3.2×3.0m	커터 헤드 직경	2200mm
구조	모듈형 지능형 조립 유형	커터 파워	320KW
주 엔진 브랜드/전력	웨이차이 WH17-1350KW	초안	1.9m
보조 엔진 브랜드/출력	웨이차이 8170-601KW	유압 제어 시스템	PLC 통합제어
캐빈 펌프 메인 엔진	웨이차이 WH17-1350KW	총 펌핑 헤드	86m
발전기 전력	Weichai 발전기 150KW	최대 깊이	52m
총 전력	웨이차이 3451KW	리프팅 윈치 수	150KN*1
수중 준설 펌프	500G-G 고크롬 합금 펌프	가로 윈치 수	150KN*2
챔버의 주 배출 펌프	500WN 고크롬 합금 펌프	선실	조정 가능한 좌석, 에어컨, PLC 통합 제어 시스템
토출/흡입 파이프 직경	650mm/650mm	배달 시간	110-150일
5개 앵커 포지셔닝 시스템	200KN 자아틀*5 세트	기준 연료 소비	~390L/H
적용 가능한 근무 조건:	수심 15m 이상의 심해에서 탈수
구성 업그레이드	커민스, 카터 등 수요 브랜드에 따라 디젤 엔진 브랜드를 변경할 수 있는 등 구성을 업그레이드할 수 있습니다.

제품 기능 및 응용

1. 효율적인 건설 : 준설, 진흙 운반 및 진흙 하역을위한 HAIDING SHIPYARD 절단기 흡입 준설선의 통합 코어 설계를 통해 24 시간 연속 작업을 지원합니다. 장비 고장률이 낮고 성능이 안정적일 뿐만 아니라 1~3명의 인력만 있으면 쉽게 작동할 수 있어 건설 효율성을 대폭 높이고 인건비를 절감할 수 있습니다.

2.뛰어난 적응성: 다양한 수역의 준설 요구 사항을 충족하고 모래, 미사, 점토와 같은 다양한 토양 유형에 대해 탁월한 굴착 및 운반 성능을 제공하여 빈번한 조정 없이 다양한 작업 조건에 적응합니다.

3. 고정밀 제어 성 : HAIDING SHIPYARD 절단기 흡입 준설선의 고정밀 제어는 제어 시스템과 BeiDou 또는 GPS 위치 확인 기능의 결합 작동에 의존합니다. 이를 통해 굴착 깊이, 너비 및 작업 영역을 정밀하게 조정할 수 있으며 다양한 작업 조건에서 특정 기술 요구 사항을 완벽하게 충족할 수 있습니다.

4. 효율적인 운송 및 조립: 항해 가능한 수로를 통해 건설 현장까지 트럭을 운송할 수 있는 모듈식 조립 설계를 활용하여 운송 및 조립도 매우 효율적입니다. 이 모듈식 조립 솔루션은 운송 비용과 조립 시간을 크게 줄일 뿐만 아니라 대형 기계에 대한 의존도를 줄여 시공 준비 효율성을 효과적으로 향상시킵니다.

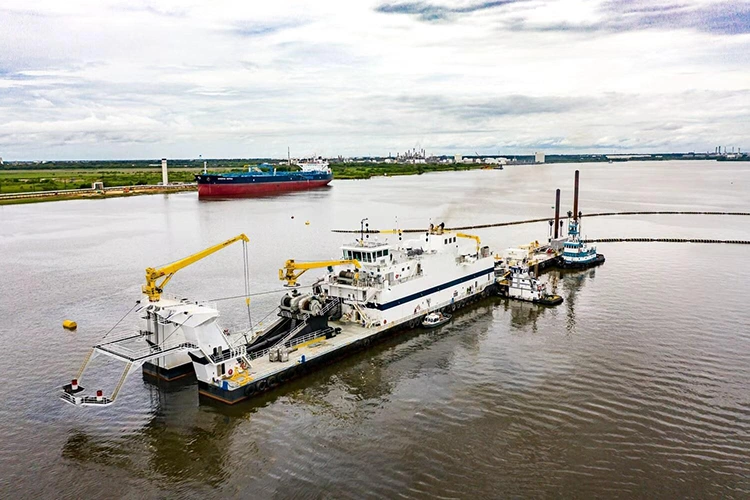

Cutter Suction Dredger
