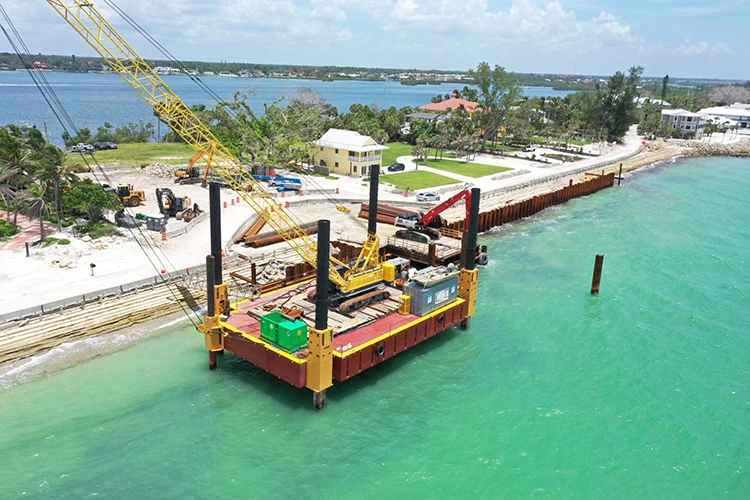

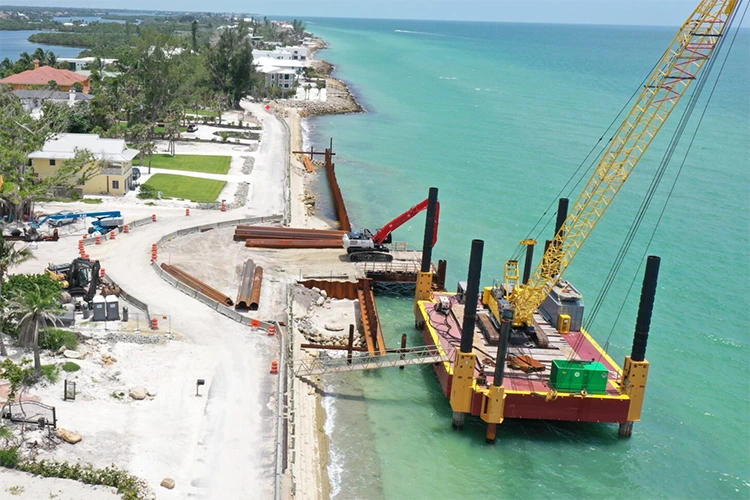

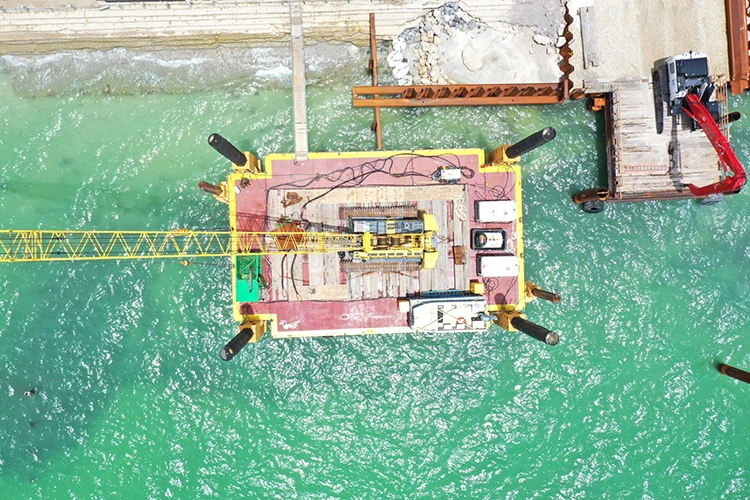

게양 자체 승강 플랫폼

게양 자체 승강 플랫폼

Shandong Haiding Shipbuilding Co., Ltd.는 신뢰할 수 있는 중국 공장이자 고품질 생산을 전문으로 하는 제조업체입니다. HAIDING SHIPYARD Hoisting Self-elevating Platform은 스퍼드 레그 설계 길이가 20-120m이고 총 플랫폼 적재 용량이 3000톤인 해양 수심 3~100m용으로 설계된 대용량 호이스팅 장비입니다. 이 선박에는 800톤급 360° 선회 크레인이 핵심으로 장착되어 있으며 해양 플랫폼 부품 승강, 풍력 터빈 주 엔진 설치, 침몰 선박 구조 및 대형 장비 이송의 4가지 작업에 중점을 두고 있습니다. "부하 수요가 많고 정밀 위치 결정이 어렵고 복잡한 환경에서 작업 위험이 높다"는 해양 호이스팅의 문제점을 해결하기 위해 유압 동기 리프팅 시스템(±0.1° 레벨링), 고정밀 호이스팅 위치 결정(±0.5m) 및 심해 풍파 저항 설계(내풍성 12등급)를 통해 천해에서 심해까지 안정적인 호이스팅 작업을 실현합니다. 단일 호이스팅 효율은 기존 플로팅 크레인보다 40% 더 높아 해양 엔지니어링을 위한 "고하중, 고정밀, 고안전성" 호이스팅 솔루션을 제공합니다.

핵심 장점

대규모 작업에 적합한 대용량 호이스팅 용량

800톤급 크레인 통합: HAIDING SHIPYARD 호이스팅 자체 승강 플랫폼에는 완전 유압식 360° 선회 크레인(최대 정격 리프팅 용량 800톤, 최대 작업 반경 45m), 메인 후크 리프팅 높이 ≥80m, 300톤급 해양 플랫폼 모듈 및 16MW 풍력 터빈 주 엔진과 같은 무거운 구성품을 들어 올릴 수 있습니다. 크레인은 권양 속도 0.5-2m/min의 이중 윈치 동기 제어를 채택하여 무게가 다른 구성 요소의 권양 요구 사항을 충족합니다.

고강도 하중 지지 구조: HAIDING SHIPYARD Hoisting Self-elevating Platform의 플랫폼은 주요 하중 지지 빔이 Q550 고강도 강철(두께 ≥50mm)로 만들어졌으며 크레인 베이스는 프리스트레스트 볼트를 통해 플랫폼에 견고하게 연결되어 있습니다. 국부적으로 보강된 부위는 균일하중 ≥120kN/㎡로 호이스팅 작업 중 순간 충격력을 견딜 수 있으며 구조적 안전율 ≥1.8입니다.

고정밀 제어, 강력한 호이스팅 안정성

완전 자동 레벨링 및 위치 조정: HAIDING SHIPYARD 호이스팅 자체 승강 플랫폼에는 이중 축 경사 센서(정확도 ±0.05°) 및 GPS+Beidou 이중 포지셔닝 시스템(위치 정확도 ≤1m)이 장착되어 있으며 플랫폼은 호이스팅 전에 자동으로 레벨을 조정하고(레벨 오류 ≤0.1°) 호이스팅 중 바람과 파도로 인한 플랫폼 기울기를 실시간으로 보상하여 구성 요소 호이스팅 위치 편차를 보장합니다. 0.5m 이하이고 부품 충돌을 방지합니다.

하중 동적 모니터링: HAIDING SHIPYARD 호이스팅 자체 승강 플랫폼의 크레인에는 하중 센서(정확도 ±1%)와 토크 제한기가 장착되어 있어 호이스팅 중량과 토크를 실시간으로 모니터링합니다. 정격값의 90%에 도달하면 자동으로 경보를 울리고, 정격값을 초과하면 강제 정지하여 과부하로 인한 구조적 손상을 방지합니다.

완전한 수심 적응, 복잡한 환경에 대한 높은 내성

유연한 스퍼드 레그 사용자 정의: HAIDING SHIPYARD Hoisting Self-elevating Platform은 20-120m의 사용자 정의 가능한 길이를 가진 4개의 단면 트러스 스퍼드 레그(직경 2.8-3.5m)를 채택하고 수심 3-100m에 적합합니다. 얕은 바다(3-20m)의 경우 20-40m 짧은 다리, 중해(20-50m)의 경우 40-80m 중간 다리, 심해용 다리 길이 80-120m(50-100m); 스퍼드 캔은 해저 부드러운 토양으로 가라앉는 것을 방지하기 위해 확장 가능한 디자인(확장 후 접촉 면적 ≥80㎡)을 채택합니다.

가혹한 환경 보호: 플랫폼은 12급 바람 저항, 6m 이하의 파도 저항 높이, 2.5노트 이하의 전류 저항 속도를 갖습니다. 크레인에는 방풍 고정 장치와 방수/방진 커버(보호 등급 IP65)가 장착되어 있어 남중국해 몬순 기간과 발해만 겨울 얼음 기간 동안 작동할 수 있어 중단 없는 리프팅 작업을 보장합니다.

모듈식 배포, 편리한 운영 및 유지 관리

단면 운송 및 조립: 플랫폼은 최대 단일 섹션 중량이 120톤 이하인 6~8개 섹션(메인 플랫폼 섹션, 스퍼드 레그 섹션, 크레인 섹션)으로 분할되며 반잠수식 선박 및 원양 바지선을 통해 전 세계 해상으로 운송할 수 있습니다. 현장 조립은 플랜지 + 고강도 볼트로 완료되며 해양 플로팅 크레인을 사용하여 7~10일 내에 완료할 수 있습니다. 이는 기존 일체형 플랫폼의 조립 주기보다 50% 단축됩니다.

크레인 모듈식 유지 관리: 크레인 윈치 및 러핑 메커니즘은 모듈식 설계를 채택하여 고장 시 전체적으로 분해 및 교체할 수 있어 유지 관리 시간이 12시간/시간으로 단축됩니다. 스퍼드 레그 랙은 NM500 내마모성 강철(경도 ≥500HB)로 제작되었으며 심해 환경에서 사용 수명이 ≥25년이며 빈번한 교체가 필요하지 않습니다.

상세한 기술 매개변수

핵심 애플리케이션 시나리오

해양 플랫폼 건설 및 확장

발해만, 남중국해 등 해상 유전 및 가스전에서는 300~500톤 플랫폼 데크 모듈과 장비실을 끌어올립니다. 800톤 크레인은 접합 편차를 방지하기 위해 ±0.5m의 위치 정확도로 단일 작업으로 무거운 모듈 호이스팅을 완료할 수 있습니다. 하루에 4~5개의 모듈 호이스팅 작업을 완료할 수 있어 기존 플로팅 크레인에 비해 효율성이 40% 향상됩니다.

노후화된 해양 플랫폼의 구조 보강을 위해 200~300톤의 보강 구성품(예: 지지 빔 및 충돌 방지 장치)을 들어 올립니다. 플랫폼의 안정적인 작업면은 호이스팅 작업 시 바람과 파도의 영향을 최소화하여 보강 공사의 안전성을 보장합니다.

해상풍력발전소 설치

장쑤성과 푸젠성 해안을 따라 위치한 16MW 해상 풍력 발전소에서는 800톤 풍력 터빈 발전기와 300톤 타워 배럴을 끌어올립니다. 크레인의 리프팅 높이는 ≥80m로 수심 100m에서의 작업에 적합합니다. 자동 레벨링 시스템은 바람과 파도의 기울기를 보상하여 발전기와 타워 배럴 사이의 동축 편차가 1mm 이하가 되도록 보장합니다.

해상풍력터빈 기초의 유지관리를 위해 100~200톤의 유지관리 장비(수중절단장치, 그라우팅 장비 등)를 인양합니다. 플랫폼의 안정적인 계류로 인해 72시간 연속 유지보수 작업이 가능합니다.

침몰한 선박 인양 및 수로 장애물 제거

동중국해, 황해 등 해상에서 300~800톤급 침몰선(화물선, 엔지니어링선 등)을 인양한다. 크레인에 의한 다점 동기식 호이스팅으로 침몰한 선박의 변형을 방지합니다. 플랫폼은 6미터 이하의 파도를 견딜 수 있어 복잡한 해상 조건에서도 지속적인 작업이 가능합니다.

HAIDING SHIPYARD Hoisting Self-elevating Platform은 수로에서 무거운 장애물(예: 버려진 파일 및 대형 부품)을 제거할 수 있습니다. 200~500톤의 리프팅 용량을 갖춘 크레인은 장애물을 정확하게 배치하고 운송 선박으로 전달하여 안전한 항해를 보장합니다.

대형 해양장비 이송

500~800톤 규모의 심해 탐사 장비(예: 유인 잠수정 모선 모듈, 해저 관측 네트워크 기지 등)를 수송선에서 운영 플랫폼까지 인양합니다. ±0.5m의 위치 정확도는 장비의 충돌 손상을 방지합니다.

연안항에서는 300~500톤급 항만기계(안벽크레인, 갠트리크레인 등)를 이송합니다. 플랫폼은 간단한 부두에 도킹할 수 있어 특수한 무거운 물건을 들어올리는 터미널이 필요 없으며 운송 비용이 절감됩니다.

맞춤 서비스

매개변수 및 기능 사용자 정의: 운영 시나리오에 따라 스퍼드 레그 길이(최대 120m) 및 크레인 구성(예: 1000톤급 크레인으로 업그레이드)을 조정합니다. 극해역을 위한 스퍼드 레그 쇄빙 장치 및 플랫폼 단열 시스템을 추가합니다. 염수분무량이 많은 환경을 위해 스테인레스 스틸 크레인 부품을 업그레이드합니다.

부가 가치 서비스: HAIDING SHIPYARD Hoisting Self-elevating Platform은 플랫폼에 대한 국제 선급 인증(ABS/CCS/DNV) 및 해양 호이스팅 작업 허가를 처리하는 데 도움을 줄 수 있습니다. 호이스팅 계획 설계 제공(예: 부품 응력 분석, 호이스팅 경로 계획) 해양 엔지니어링 건설 팀과 연결하여 "플랫폼 + 호이스팅 + 운영 및 유지 관리" 통합 서비스를 제공하여 호이스팅 작업을 효율적으로 완료할 수 있도록 보장합니다.
