해상 풍력 프로젝트에 무거운 물건 들어올리기, 정밀한 터빈 정렬, 까다로운 해양 환경에서의 안정적인 작동이 요구되는 경우잭업 풍력발전단지 설치 플랫폼~에서하이딩 조선소목적에 맞는 솔루션을 제공합니다. 16MW 이상의 대형 해상 터빈용으로 설계된 이 견고한 설치 플랫폼은 800톤급 선회 크레인, 자동 유압 레벨링, 모듈식 운송 및 견고한 해양 구조를 결합하여 얕은 물에서 깊은 물까지 효율적인 풍력 발전 단지 설치를 지원합니다.
해상 풍력 터빈의 크기와 용량이 지속적으로 증가함에 따라 설치 계약자는 더 무거운 나셀, 더 높은 타워, 더 큰 구성 요소 및 점점 더 까다로워지는 해양 조건을 처리할 수 있는 플랫폼이 필요합니다. Jack Up Wind Farm 설치 플랫폼은 작업 데크를 스퍼드 레그로 해수면 위로 올려 무거운 물건을 들어올리고 정밀 조립을 위한 안정적인 작업 환경을 조성함으로써 이러한 문제를 해결합니다.
하이딩 조선소 솔루션은 수심 약 3~100m, 스퍼드 레그 길이 최대 150m, 총 플랫폼 적재 용량 최대 3,000톤, 통합 800톤 360° 선회 크레인을 위해 설계되었습니다. 자동 유압 레벨링 시스템은 약 ±0.05° 레벨링 정확도를 달성할 수 있으며, 모듈식 구조를 통해 주요 구성 요소를 프로젝트 현장 가까이로 운반하고 조립할 수 있습니다.
목차
- 해상 풍력 설치가 점점 더 어려워지는 이유는 무엇입니까?
- Jack Up Wind Farm 설치 플랫폼이란 무엇입니까?
- 플랫폼의 주요 기능은 무엇입니까?
- 주요 기술 매개변수는 무엇입니까?
- 플로팅 크레인 대신 잭업 플랫폼을 선택하는 이유는 무엇입니까?
- 플랫폼은 어디에 사용될 수 있나요?
- 모듈식 건설은 어떻게 프로젝트 물류를 개선합니까?
- 플랫폼은 해양 리프팅 안전을 어떻게 향상합니까?
- 플랫폼을 선택하기 전에 구매자가 고려해야 할 사항은 무엇입니까?
- 자주 묻는 질문
- 결론
해상 풍력 설치가 점점 더 어려워지는 이유는 무엇입니까?
해상 풍력 에너지의 급속한 발전으로 인해 훨씬 더 높은 발전 용량을 갖춘 차세대 터빈이 도입되었습니다. 터빈이 커지면 더 무거운 나셀, 더 긴 블레이드, 더 높은 타워, 더 까다로운 설치 절차가 필요합니다.
파도로 인한 선박 움직임이 리프팅 정확도에 영향을 미치면 전통적인 해상 설치 방법이 점점 더 어려워질 수 있습니다. 무거운 물건을 들어 올리는 동안 상대적으로 작은 데크 움직임이라도 타워 섹션 정렬, 나셀 위치 지정, 기초 작업 및 구성 요소 취급을 복잡하게 만들 수 있습니다.
이것은 자체 승강형 설치 플랫폼이 주요 엔지니어링 이점을 제공하는 곳입니다. 플로팅 데크에서 지속적으로 무거운 리프트를 수행하는 대신 플랫폼은 작업 현장에 위치를 잡고 스퍼드 레그를 전개하며 선체를 물 위로 들어올려 비교적 안정적인 작업 환경을 구축할 수 있습니다.
- 리프팅 중 파도로 인한 선박 움직임의 영향 감소
- 대형 터빈 부품의 작업 안정성 향상
- 차세대 터빈을 위한 더 큰 리프팅 용량
- 터빈 조립을 위한 정밀한 플랫폼 레벨링
- 다양한 해양 수심에 대한 적응성

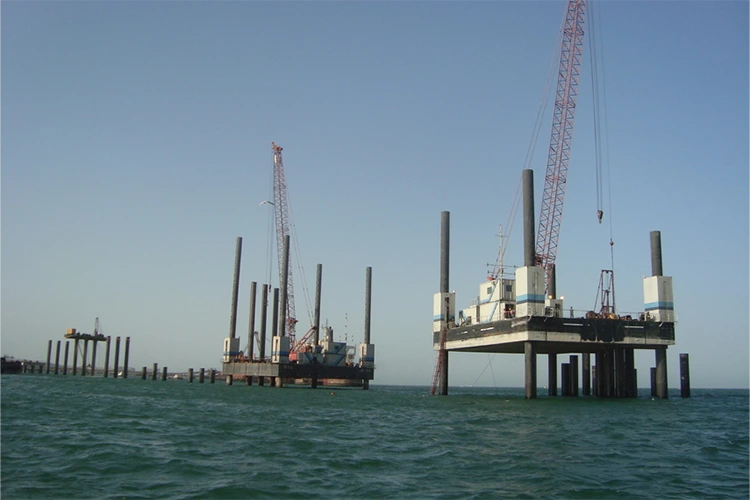

Jack Up Wind Farm 설치 플랫폼이란 무엇입니까?
A 잭업 풍력발전단지 설치 플랫폼풍력 터빈 설치, 기초 관련 작업, 중량물 들어올리기 및 선택된 해양 유지 관리 활동을 지원하도록 설계된 전문 해양 건설 플랫폼입니다.
기존 부유 선박과 달리 플랫폼은 수직으로 움직이는 스퍼드 레그(Spud Leg)를 사용해 해저와 안정적으로 연결된다. 유압 리프팅 장비는 위치를 잡은 후 작업 데크를 수면 위로 들어 올립니다. 이 구성을 사용하면 보다 안정적인 작업 기반에서 무거운 물건을 들어 올리는 작업을 수행할 수 있습니다.
대규모 해상 풍력 프로젝트의 경우 플랫폼은 다음을 포함하여 여러 가지 중요한 시스템을 하나의 작업 장치로 통합할 수 있습니다.
- 견고한 360° 선회 크레인
- 유압 플랫폼 레벨링 시스템
- 스퍼드 레그 및 잭킹 시스템
- 풍력 터빈 부품 취급 장비
- 기초 레벨링 및 그라우팅 지원 장비
- 실시간 부하 및 위치 모니터링 시스템
- 비상 전원 및 리프팅 시스템
플랫폼의 주요 기능은 무엇입니까?
1. 800톤급 중량물 인양 능력
통합 360° 선회 크레인은 최대 정격 용량이 800톤이고 최대 작업 반경이 약 45미터인 까다로운 해양 리프팅 작업을 위해 설계되었습니다. 메인 후크 리프팅 높이는 최소 120m에 도달할 수 있고 보조 후크는 최소 150m에 도달할 수 있습니다.
이러한 구성을 통해 플랫폼은 최대 약 600톤의 나셀과 최대 약 300톤의 개별 타워 섹션을 포함한 대형 터빈 구성요소를 처리하는 데 적합합니다.
2. 자동 유압 레벨링
주요 풍력 터빈 구성 요소를 연결할 때는 정밀도가 필수적입니다. 통합 유압 레벨링 시스템은 약 ±0.05°의 레벨링 정확도로 플랫폼 정렬을 자동으로 유지하도록 설계되었습니다.
이는 타워 설치, 나셀 리프팅, 기초 작업 및 기타 정밀도에 민감한 절차를 위해 보다 통제된 작업 환경을 만드는 데 도움이 됩니다.
3. 견고한 해양 강철 건설
주요 구조는 CCSB 해양 강판을 사용하고 데크는 내마모성 수정 해양 강판을 사용할 수 있습니다. 주 하중 지지 빔 두께는 60mm 이상으로 지정되며 항복 강도는 최소 235MPa입니다.
4. 모듈식 및 이동 가능한 디자인
플랫폼은 여러 운송 가능한 섹션으로 나눌 수 있습니다. 이러한 접근 방식을 통해 기존의 대규모 조선 인프라나 심해 건설 시설이 제한될 수 있는 지역으로의 운송을 단순화할 수 있습니다.
5. 실시간 모니터링 및 비상 시스템
해상 중량물 리프팅에는 지속적인 모니터링이 필요합니다. 플랫폼에는 플랫폼 수준, 리프팅 하중, 풍속 및 위치에 대한 모니터링 기능이 통합되어 있습니다. 비상 발전기, 수동 리프팅 장비 및 크레인 추락 방지 장치는 추가적인 작동 안전 장치를 제공합니다.
주요 기술 매개변수는 무엇입니까?
다음 표에는 HAIDING SHIPYARD Jack Up Wind Farm 설치 플랫폼과 관련된 주요 사양이 요약되어 있습니다.
| 매개변수 카테고리 | 기술적인 매개변수 | 사양 |
|---|---|---|
| 플랫폼 크기 | 총 길이 | 약 80~100m |
| 플랫폼 크기 | 총 너비 | 약 30~35m |
| 플랫폼 깊이 | 구조적 깊이 | 약 7.0~8.0m |
| 스퍼드 다리 | 수량 / 종류 | 4 / 트러스 유형 |
| 스퍼드 다리 | 다리 길이 | 50~150m |
| 수심 | 적용 범위 | 약 3~100m |
| 기중기 | 정격 용량 | 최대 800톤 |
| 기중기 | 작업 반경 | 최대 약 45m |
| 기중기 | 메인 후크 높이 | ≥120m |
| 기중기 | 보조 후크 높이 | ≥150m |
| 플랫폼 부하 | 총 부하 용량 | 최대 3,000톤 |
| 수준 측량 | 자동 레벨링 정확도 | 약 ±0.05° |
| 재료 | 주요 구조용 강철 | CCSB 해양 강판 |
| 안전 | 비상발전기 | 500kW |
| 부식 방지 | 수중 보호 | 견고한 코팅 + 음극 보호 |
| 인증 | 적용 가능한 분류 | ABS / CCS / DNV 해양 플랫폼 인증 |
참고: 실제 플랫폼 구성, 리프팅 용량, 다리 길이, 치수 및 인증 요구 사항은 특정 풍력 발전소 프로젝트, 터빈 모델, 해저 조건 및 해당 해양 규정에 따라 확인되어야 합니다.
플로팅 크레인 대신 잭업 플랫폼을 선택하는 이유는 무엇입니까?
부유형 크레인 선박은 뛰어난 이동성을 제공하지만 부유 특성으로 인해 갑판 움직임이 파도, 바람 및 조류의 영향을 받을 수 있습니다. 대형 터빈 부품의 경우 이러한 움직임으로 인해 정밀 리프팅 작업이 더욱 복잡해질 수 있습니다.
잭업 구성은 다른 작동 원리를 제공합니다. 플랫폼이 배치되고 올라가면 작업 데크는 해수면에 계속 떠 있는 것이 아니라 스퍼드 레그를 통해 지지됩니다.
| 고려 사항 | 잭업 설치 플랫폼 | 기존 플로팅 크레인 |
|---|---|---|
| 작업 안정성 | 잭킹 후 높은 안정성 | 선박 움직임에 따라 다름 |
| 무거운 부품 리프팅 | 대형 터빈 부품용으로 설계됨 | 선박 사양에 따라 크게 달라짐 |
| 플랫폼 레벨링 | 유압 레벨링 시스템 | 동적 보상이 필요할 수 있음 |
| 대형 터빈 설치 | 고정 위치 무거운 리프팅에 매우 적합 | 잠재적으로 바다 상태에 더 민감함 |
| 유동성 | 재배치 및 재킹 절차가 필요합니다. | 일반적으로 이동성이 매우 높음 |
최상의 솔루션은 궁극적으로 프로젝트 깊이, 해저 조건, 터빈 사양, 설치 일정, 날씨 창, 운송 인프라 및 전체 프로젝트 경제성에 따라 달라집니다.
플랫폼은 어디에 사용될 수 있나요?
현대적인 Jack Up Wind Farm 설치 플랫폼은 하나의 리프팅 작업으로 제한되지 않고 해상 풍력 개발의 여러 단계를 지원할 수 있습니다.
해상풍력터빈 설치
플랫폼은 타워 섹션 설치, 나셀 리프팅, 터빈 부품 위치 지정 및 대형 해양 터빈과 관련된 기타 무거운 리프팅 작업을 지원할 수 있습니다.
기초 레벨링 및 그라우팅
기초 또는 파일 설치 후 안정된 데크 공간은 레벨링, 그라우팅, 장비 취급 및 관련 건설 작업을 지원할 수 있습니다.
해상풍력발전단지 유지보수
적절한 프로젝트 구성에서 플랫폼은 유지 관리 도구, 소모품, 예비 구성 요소 및 자재 이전 작업을 위한 임시 해상 지원 기반으로 기능할 수 있습니다.
대용량 해상풍력 프로젝트
16MW 이상의 터빈용으로 설계된 구성을 갖춘 이 플랫폼은 특히 기존 리프팅 솔루션이 용량이나 안정성 제한에 직면할 수 있는 차세대 해상 풍력 발전 단지와 관련이 있습니다.
모듈식 건설은 어떻게 프로젝트 물류를 개선합니까?
모듈식 건설의 중요한 장점 중 하나는 대규모 해양 설치 플랫폼을 반드시 하나의 거대한 구조물로 제작하고 운송할 필요가 없다는 것입니다.
플랫폼은 메인 플랫폼 구조, 스퍼드 레그 섹션, 크레인 모듈 등 여러 섹션으로 나눌 수 있습니다. 참조된 설계에 따르면 플랫폼은 대략 7~9개의 주요 섹션으로 구성될 수 있으며, 개별 섹션은 실용적인 운송 및 조립을 위해 설계되었습니다.
- 도로 교통:적합한 섹션을 내륙 조립 위치로 운송할 수 있습니다.
- 철도 물류:모듈식 구성 요소는 적합한 복합 운송 계획에 통합될 수 있습니다.
- 해상운송:더 큰 부분은 바지선이나 대형 화물선으로 이동할 수 있습니다.
- 현장 조립:모듈형 섹션은 프로젝트 위치 가까이에 연결할 수 있습니다.
- 글로벌 프로젝트 배포:이 접근 방식은 항만 인프라 조건이 다른 지역의 해양 프로젝트를 지원하는 데 도움이 될 수 있습니다.
이 모듈식 철학은 국제 풍력 발전소 개발자, EPC 계약자, 해양 건설 회사 및 해양 설치 서비스 제공업체에게 특히 유용할 수 있습니다.
플랫폼은 해양 리프팅 안전을 어떻게 향상합니까?
수백 톤의 장비를 해상에서 인양할 때 안전은 가장 중요한 고려 사항 중 하나입니다. 따라서 플랫폼은 구조 엔지니어링, 유압 제어, 모니터링 기술 및 비상 시스템을 결합합니다.
- 자동 레벨링:유압 시스템은 필요한 플랫폼 자세를 유지하는 데 도움이 됩니다.
- 부하 모니터링:센서는 리프팅 하중을 모니터링하고 작동 경고를 제공할 수 있습니다.
- 위치 모니터링:포지셔닝 시스템은 운영자가 해양 작업 중에 플랫폼의 위치를 이해하는 데 도움이 됩니다.
- 바람 모니터링:풍속 정보는 운영상의 의사 결정을 지원합니다.
- 비상 전원:500kW 비상 발전기는 백업 전력 기능을 제공합니다.
- 크레인 보호:추락 방지 및 바람 잠금 시스템은 리프팅 및 대기 작업 중에 추가적인 안전 장치를 제공합니다.
해양 프로젝트의 경우 이러한 기능은 항상 더 광범위한 해양 안전 관리 시스템, 리프팅 계획, 기상 모니터링 프로세스 및 프로젝트별 위험 평가에 통합되어야 합니다.
플랫폼을 선택하기 전에 구매자가 고려해야 할 사항은 무엇입니까?
Jack Up Wind Farm 설치 플랫폼을 구입하는 것은 중요한 엔지니어링 결정입니다. 구매자는 크레인 용량에만 집중하기보다는 전체 프로젝트를 평가해야 합니다.
- 수심:스퍼드 레그 구성이 실제 작동 깊이와 일치하는지 확인하십시오.
- 해저 조건:토양 강도, 침투 요구 사항 및 기초 안정성을 분석합니다.
- 터빈 사양:나셀 중량, 타워 섹션 중량, 허브 높이 및 터빈 용량을 확인하십시오.
- 크레인 성능:정격 하중, 작업 반경, 리프팅 높이 및 동기화 정확도를 평가합니다.
- 데크 용량:장비, 인력, 자재 및 크레인 하중이 구조적 한계 내에 있는지 확인하십시오.
- 운송:항구 접근, 도로 제한, 해상 운송 및 조립 요구 사항을 고려하십시오.
- 분류:ABS, CCS, DNV 또는 다른 분류 프레임워크가 필요한지 결정합니다.
- 부식 방지:장기간의 해양 서비스를 위한 코팅 시스템 및 음극 보호를 검토합니다.
- 판매 후 엔지니어링:제조업체가 설치 계획, 시운전, 기술 지원, 유지보수 지원을 제공하는지 확인하세요.
해외 바이어를 찾고 있는 분들을 위해중국 제조 업체또는중국 공급 업체, 주문하기 전에 제조 능력, 엔지니어링 경험, 품질 관리, 문서화, 인증 지원, 운송 계획 및 맞춤화 용량을 평가하는 것도 중요합니다.
자주 묻는 질문
1. Jack Up Wind Farm 설치 플랫폼은 어떤 용도로 사용되나요?
이는 기초 관련 작업, 타워 설치, 나셀 리프팅, 구성품 취급 및 선택된 해상 풍력 발전 단지 유지 관리 활동을 포함하여 해상 풍력 터빈 건설 및 중량물 리프팅에 주로 사용됩니다.
2. 이 플랫폼은 어느 정도의 수심에서 작동할 수 있습니까?
참조된 HAIDING SHIPYARD 구성은 수심 약 3~100m, 스퍼드 레그 길이는 약 50~150m에 맞게 설계되었습니다. 최종사양은 실제 현장여건에 따라 맞춤 제작되어야 합니다.
3. 플랫폼이 지원할 수 있는 터빈 용량은 얼마입니까?
이 플랫폼은 16MW 이상의 구성을 포함하여 차세대 해양 터빈을 염두에 두고 설계되었습니다. 참조된 설계는 최대 약 600톤의 주 엔진 중량을 수용합니다.
4. 통합 크레인은 얼마나 들어올릴 수 있나요?
통합 360° 선회 크레인은 작업 반경, 구성, 작동 조건 및 프로젝트별 엔지니어링 요구 사항에 따라 최대 약 800톤의 정격 리프팅 용량을 갖습니다.
5. 자동 레벨링이 왜 중요한가요?
정밀한 레벨링은 무거운 물건을 들어 올리고 터빈 구성품을 정렬할 때 안정적인 작업 표면을 만드는 데 도움이 됩니다. 기준 플랫폼은 약 ±0.05°의 자동 유압 레벨링 정확도를 제공합니다.
6. 플랫폼을 맞춤 설정할 수 있나요?
예. 플랫폼 치수, 스퍼드 레그 길이, 크레인 구성, 리프팅 용량, 데크 배열 및 기타 기술 매개변수는 수심, 터빈 크기, 해저 조건 및 프로젝트 요구 사항에 따라 설계될 수 있습니다.
결론
해상 풍력 발전의 급속한 성장으로 인해 정밀도와 운영 효율성을 유지하면서 더 큰 터빈을 안전하게 처리할 수 있는 설치 장비에 대한 수요가 늘어나고 있습니다. 에이잭업 풍력발전단지 설치 플랫폼작업 데크를 물 위로 높이고 무거운 리프팅, 유압 레벨링, 모니터링 및 모듈식 운송 기능을 하나의 전문 시스템에 통합하여 기존 플로팅 리프팅 솔루션에 대한 안정적인 대안을 제공합니다.
개발자, EPC 계약자, 해양 건설 회사 및 해외 구매자를 대상으로중국 제조업체 또는 공급 업체, HAIDING SHIPYARD는 800톤급 리프팅 능력, 3,000톤 총 플랫폼 부하 용량, 50~150m 스퍼드 레그, 약 3~100m 수심에서의 작동 등 중부하 해상 풍력 설치 요구 사항에 맞춰 설계된 플랫폼 개념을 제공합니다. 해상풍력 설치 프로젝트를 계획 중이시며 맞춤형 플랫폼 구성, 기술 상담, 운송 솔루션, 프로젝트별 엔지니어링 지원이 필요하신 경우,저희에게 연락주세요오늘 HAIDING SHIPYARD와 귀하의 요구 사항을 논의하고 다음 풍력 발전소 프로젝트를 위한 실용적인 해상 설치 솔루션을 개발하십시오.
