하이딩 조선소전문적인 엔지니어링을 제공합니다모듈형 폰툰유연한 해양 건설, 임시 부두, 장비 플랫폼, 내륙 수로 프로젝트 및 해양 응용 분야를 위해 설계되었습니다. 표준화된 모듈, 고강도 강철 구조, 유연한 연결 및 효율적인 운송을 갖춘 이러한 부유 시스템은 기존 고정 크기 부유 구조물에 대한 실용적인 대안을 제공합니다.
모듈식 폰툰은 계약자, 해양 엔지니어, 인프라 개발자 및 프로젝트 운영자가 해상 구조물에 접근하는 방식을 변화시키고 있습니다. 하나의 대형 플로팅 구조물을 운반 및 배치하는 대신 모듈식 폰툰은 플랫폼을 프로젝트 요구 사항에 따라 운반, 조립, 확장, 재배치 및 재사용할 수 있는 관리 가능한 섹션으로 나눕니다.
현대식 모듈형 폰툰 시스템은 표준화된 치수와 다양한 하중 용량을 결합할 수 있으므로 경량 교량 유지 관리 플랫폼부터 중장비 플랫폼까지 모든 것에 적합합니다. HAIDING SHIPYARD는 실용적인 운송 및 조립 특성을 유지하면서 다양한 하중 요구 사항을 충족하도록 설계된 HD-H50, HD-S50 및 HD-S70 시리즈 솔루션을 제공합니다.
목차
- 모듈형 폰툰이란 무엇입니까?
- 모듈식 폰툰이 선호되는 해양 솔루션이 되는 이유는 무엇입니까?
- 다양한 모듈형 폰툰 시리즈는 어떻게 다양한 부하 요구 사항을 충족합니까?
- 구매자는 어떤 기술적 특징을 조사해야 합니까?
- 모듈형 폰툰은 어디에 사용될 수 있나요?
- 운송 및 조립은 어떻게 프로젝트 효율성을 향상시킵니까?
- 올바른 모듈식 폰툰을 어떻게 선택해야 합니까?
- 제조업체가 왜 중요한가요?
- 모듈형 폰툰에 대해 자주 묻는 질문
- 결론
모듈형 폰툰이란 무엇입니까?
모듈식 폰툰은 서로 연결되어 더 큰 플랫폼, 통로, 부두, 워크스테이션, 장비 베이스 및 기타 부유 구조물을 형성하도록 설계된 부유식 구조 장치입니다. 기존 일체형 폰툰과 달리 모듈형 시스템은 다양한 구성으로 결합할 수 있는 표준화된 개별 섹션을 사용합니다.
이 설계 접근 방식은 프로젝트 규모, 운영 조건 또는 장비 요구 사항이 변경될 때 더 큰 유연성을 제공합니다. 모듈은 좌우, 종단 간 또는 특수 구성을 통해 연결하여 직사각형 또는 맞춤형 플랫폼 레이아웃을 만들 수 있습니다.
단일 폰툰 시스템이 서비스 수명 전반에 걸쳐 여러 프로젝트를 수행할 수 있기 때문에 해양 계약업체의 경우 이러한 유연성은 특히 중요합니다. 모든 애플리케이션에 대해 완전히 새로운 플로팅 구조를 구매하는 대신 운영자는 변화하는 요구 사항에 따라 기존 모듈을 재구성할 수 있습니다.
시리즈 및 구성에 따라 HAIDING SHIPYARD 모듈형 폰툰은 소형 플로팅 플랫폼부터 대형 애플리케이션에 이르기까지 다양한 하중 요구 사항에 맞게 설계되었습니다. 이 시스템에는 까다로운 담수 및 해양 환경을 위한 고강도 강철, 강화된 연결 구조, 미끄럼 방지 데크 처리 및 부식 방지 기능이 통합되어 있습니다.
모듈식 폰툰이 선호되는 해양 솔루션이 되는 이유는 무엇입니까?
모듈형 폰툰의 주요 장점은 단순한 부력이 아닙니다. 이들의 진정한 가치는 부력, 구조적 강도, 운송성, 재사용성 및 구성 유연성을 하나의 시스템 내에서 결합하는 데서 비롯됩니다.
- 유연한 구성:모듈은 다양한 플랫폼 모양과 크기로 결합될 수 있습니다.
- 효율적인 운송:작은 개별 모듈은 대형 일체형 플로팅 구조물보다 운반하기가 더 쉽습니다.
- 신속한 배포:표준화된 연결 시스템은 프로젝트 현장에서 조립을 단순화합니다.
- 재사용 가능한 구조:향후 프로젝트를 위해 모듈을 분해하고 구성할 수 있습니다.
- 다양한 로드 옵션:다양한 제품 시리즈를 통해 경량, 중형, 대형 애플리케이션을 다룰 수 있습니다.
- 유지 관리 개선:전체 플랫폼을 재구축하지 않고도 개별 모듈을 검사, 서비스 또는 교체할 수 있습니다.
- 애플리케이션 유연성:동일한 모듈식 개념으로 임시 부두, 건설 플랫폼, 장비 이송 플랫폼 및 해상 워크스테이션을 지원할 수 있습니다.
프로젝트 관리자의 경우 이러한 특성을 통해 물류 복잡성을 줄이는 동시에 유동 인프라가 변화하는 현장 조건에 적응할 수 있습니다.
다양한 모듈형 폰툰 시리즈는 어떻게 다양한 부하 요구 사항을 충족합니까?
플랫폼 크기만으로는 적합성을 결정할 수 없으므로 올바른 모듈식 폰툰 시리즈를 선택하는 것이 중요합니다. 엔지니어는 부력, 집중 하중, 균일 하중, 통풍, 환경 조건, 장비 중량 및 필요한 플랫폼 구성을 고려해야 합니다.
| 매개변수 | HD-H50 시리즈 | HD-S50 시리즈 | HD-S70 시리즈 |
|---|---|---|---|
| 일반적인 포지셔닝 | 휴대용 및 경량 애플리케이션 | 중소 프로젝트 | 중부하 해양 애플리케이션 |
| 모듈 무게 | ≤ 8톤 | 12톤 이하 | 18톤 이하 |
| 주요 구조 | A-36 강철 | A-36 강철 | A-36 + HSLA 강철 |
| 주요 강철 두께 | 10mm | 12mm | 16mm |
| 등분포하중 | ≥ 400kg/m² | ≥ 450kg/m² | ≥ 500kg/m² |
| 집중하중 | 15,000psf | 20,000psf | 25,000psf |
| 최대 단일 지점 하중 | 50톤 | 80톤 | 100톤 |
| 단일 모듈 부력 | ≥ 30톤 | ≥ 50톤 | ≥ 80톤 |
| 최대 파도 높이 | 2.0m 이하 | 2.5m 이하 | 3.0m 이하 |
| 표준 플랫폼 모듈 | 4~12 | 3~8 | 2~6 |
3시리즈 접근 방식을 통해 구매자는 불필요한 구조적 용량에 대한 비용을 지불하는 대신 실제 작동 요구 사항에 따라 구성을 선택할 수 있습니다. 특정 프로젝트, 장비, 적재 패턴, 수질 조건 및 해당 규정에 대한 엔지니어링 계산을 항상 완료해야 합니다.
구매자는 어떤 기술적 특징을 조사해야 합니까?
안정적인 모듈형 폰툰 시스템에는 부유형 강철 상자 이상의 것이 필요합니다. 연결 구조, 데크 표면, 부식 방지, 부력 및 전반적인 구조 설계는 모두 장기적인 성능에 영향을 미칩니다.
고강도 구조재료
하이딩 조선소는 다양한 모듈식 폰툰 시리즈에 A-36 강철과 HSLA 고강도 강철을 사용합니다. 데크에는 고강도 강철과 롤 성형 구조가 통합되어 있어 고강도 작업 요구 사항을 지원하면서 강도를 제공합니다.
강화된 모듈 연결
연결 지점은 모듈식 부동 플랫폼의 가장 중요한 영역 중 하나입니다. 이 시스템은 응력을 분산하고 구조적 무결성을 향상시키도록 설계된 이중 웹 보강, 프리스트레스 볼트 연결 및 곡선 코너 전환을 사용합니다.
미끄럼 방지 데크 디자인
해양 작업 플랫폼은 물, 비, 진흙 및 기타 미끄러운 환경에 노출됩니다. 엠보싱 처리된 미끄럼 방지 데크 표면은 작업자, 차량 및 장비의 견인력을 향상시킬 수 있습니다. 데크 표면에 대해 명시된 마찰 계수는 ≥0.8입니다.
부식 방지
담수 및 해수 환경은 강철 부식을 가속화할 수 있습니다. 모듈식 폰툰 시스템은 환경 친화적인 내부 보호 코팅과 외부 아연 양극 및 해양 코팅 보호를 결합합니다. 외부 해양 코팅의 명시된 건조 도막 두께는 ≥300μm이며 수중 부식 방지 기능은 장기간 사용하도록 설계되었습니다.
환경 적응성
다양한 수로는 다양한 엔지니어링 문제를 야기합니다. 모듈식 폰툰을 선택하기 전에 구매자는 다음을 평가해야 합니다.
- 민물 또는 바닷물 노출
- 파도 높이와 바람 상태
- 수심 및 초안 제한
- 장비 중량 및 하중 분포
- 필수 건현
- 플랫폼 크기
- 정박 및 계류 요구 사항
- 현지 해양 건설 규정
모듈형 폰툰은 어디에 사용될 수 있나요?
모듈식 개념은 고정 인프라가 비실용적이거나 일시적이거나 재배치 비용이 너무 많이 드는 프로젝트에 폰툰을 적합하게 만듭니다.

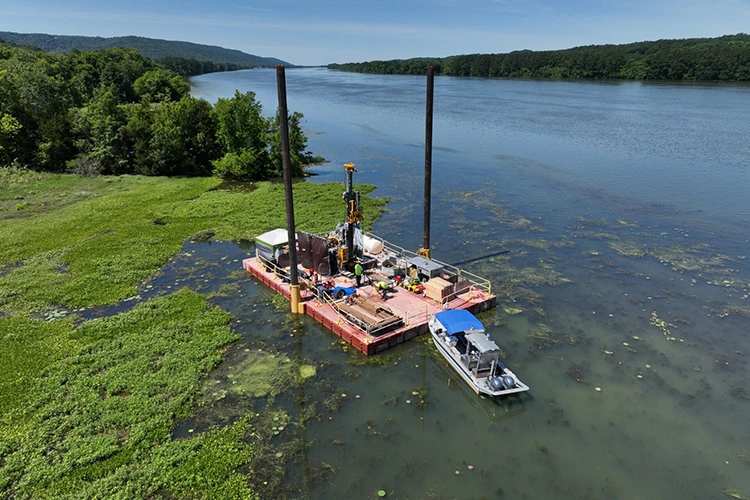

해양 건설 플랫폼
건설 팀은 교량 건설, 수변 개발, 준설 지원, 검사 및 장비 이전을 위한 임시 부유 작업 플랫폼을 만들 수 있습니다.
임시 부두 및 부동 터미널
모듈형 폰툰은 영구 건설이 필요하지 않은 임시 부두, 접근 플랫폼, 부유식 통로 및 적재 구역으로 구성될 수 있습니다.
장비 이송 플랫폼
중장비 및 건축 자재를 수로를 건너 이동해야 하는 경우가 많습니다. 적절하게 설계된 모듈식 플랫폼은 프로젝트별 부하 계산에 따라 장비 이동을 위한 안정적인 작업 표면을 제공할 수 있습니다.
교량 유지보수
내륙 교량 검사 및 유지 관리를 위해 휴대용 부유식 플랫폼을 사용하면 작업자가 육지에서 접근하기 어려운 위치에 접근할 수 있습니다.
해양 및 재생 에너지 프로젝트
해양 재생 에너지 프로젝트에는 임시 작업장, 운송 플랫폼 및 장비 지원 구조가 필요할 수 있습니다. 모듈식 폰툰은 다양한 건설 단계에서 프로젝트 요구 사항이 변경될 때 구성 유연성을 제공할 수 있습니다.
비상 및 임시 인프라
모듈식 시스템은 여러 섹션으로 운송 및 조립될 수 있으므로 임시 접근, 비상 물류, 적절한 엔지니어링 및 안전 절차를 따르는 해상 기반 시설의 신속한 배치를 지원할 수도 있습니다.
운송 및 조립은 어떻게 프로젝트 효율성을 향상시킵니까?
운송은 종종 대형 부유식 구조물의 숨겨진 비용 중 하나입니다. 기존 일체형 폰툰에는 전문적인 운송, 어려운 적재 작업 및 추가 물류 계획이 필요할 수 있습니다.
모듈식 폰툰은 구조를 운반 가능한 단위로 나누어 이러한 문제를 해결합니다. HAIDING SHIPYARD의 다양한 시리즈는 표준화된 운송 요구 사항을 중심으로 설계되어 모듈 크기에 따라 적합한 기존 트럭 또는 특수 트럭을 사용하여 여러 모듈을 운송할 수 있습니다.
각 모듈의 중앙에 내장된 리프팅 걸쇠는 리프팅 및 취급을 단순화합니다. 제품 사양에 따르면 전용 도구를 사용하는 2인 팀이 시리즈에 따라 약 1.5~2.5시간 내에 개별 모듈을 조립할 수 있다.
이를 통해 실용적인 프로젝트 작업 흐름이 만들어집니다.
- 필요한 플랫폼 크기와 적재 조건을 결정합니다.
- 적절한 폰툰 시리즈를 선택하세요.
- 모듈을 프로젝트 위치로 운송합니다.
- 개별 모듈을 배치하고 들어올립니다.
- 지정된 잠금 시스템을 사용하여 모듈을 연결하십시오.
- 필요한 데크 장비, 액세서리 또는 안전 시스템을 설치합니다.
- 작동하기 전에 연결 및 안정성을 검사하십시오.
실제 조립 프로세스는 항상 제조업체의 지침과 프로젝트별 엔지니어링 요구 사항을 따라야 합니다.
올바른 모듈식 폰툰을 어떻게 선택해야 합니까?
모듈형 폰툰 구매는 단순히 제품 가격을 비교하기보다는 엔지니어링 요구사항부터 시작해야 합니다. 전문 구매자는 전체 운영 시나리오를 평가해야 합니다.
| 선택 요소 | 핵심 질문 | 중요한 이유 |
|---|---|---|
| 짐 | 어떤 장비와 인력을 운반할 것인가? | 필요한 구조 및 부력 용량을 결정합니다. |
| 플랫폼 크기 | 어떤 작업 영역이 필요합니까? | 모듈 수량과 구성을 결정합니다. |
| 물환경 | 담수, 해안 또는 연안? | 부식 방지 및 작동 조건에 영향을 미칩니다. |
| 운송 | 모듈이 사이트에 어떻게 도달합니까? | 모듈 크기와 물류 비용에 영향을 미칩니다. |
| 집회 | 배포는 얼마나 빨리 완료되어야 합니까? | 연결 설계 및 프로젝트 일정에 영향을 줍니다. |
| 재사용 | 플랫폼이 이전되나요? | 모듈성과 반복 조립의 중요성을 결정합니다. |
| 인증 | 프로젝트에는 어떤 표준이 적용되나요? | 규정 준수 및 위험 관리를 지원합니다. |
다음을 검색하는 조달 팀의 경우모듈형 폰툰 제조업체또는중국의 모듈형 폰툰 공급업체, 엔지니어링 능력, 생산 관리, 기술 문서, 검사 절차, 인증, 애프터 서비스 지원 및 맞춤화 능력을 검토하는 것도 중요합니다.
제조업체가 왜 중요한가요?
모듈식 폰툰은 해양 구조용 제품이므로 제조 일관성이 신뢰성에 직접적인 영향을 미칩니다. 유능한 제조업체는 재료 선택, 용접, 치수 정확도, 코팅, 조립 인터페이스 및 최종 검사를 제어할 수 있어야 합니다.
하이딩 조선소는 중국에 본사를 둔 자체 공장에서 모듈식 폰툰을 제조하며 ISO 9001:2015 품질 관리 시스템을 따릅니다. 또한 제품 정보에는 모듈식 폰툰 제품군이 주요 선급 협회로부터 인증을 획득했으며 엔지니어링 도면이 전문적인 검토를 거쳤다고 명시되어 있습니다.
국제 구매자의 경우 이러한 기능은 잠재적 공급업체를 비교할 때 유용한 지표를 제공합니다. 그러나 인증 요구 사항은 프로젝트 및 관할 구역에 따라 다르므로 구매자는 제공된 구성이 애플리케이션의 특정 규제 요구 사항을 충족하는지 확인해야 합니다.
강력한 공급업체는 구매 전에 기술 지원도 제공해야 합니다. 여기에는 플랫폼 구성, 부하 평가, 모듈 수량 권장 사항, 운송 계획, 연결 지침 및 프로젝트별 사용자 정의가 포함될 수 있습니다.
모듈형 폰툰에 대해 자주 묻는 질문
1. 모듈형 폰툰은 주로 어떤 용도로 사용됩니까?
모듈형 폰툰은 일반적으로 임시 부두, 해양 건설 플랫폼, 장비 이송 플랫폼, 부유형 워크스테이션, 교량 유지 보수 플랫폼 및 기타 맞춤형 부유 구조물을 만드는 데 사용됩니다.
2. 모듈식 폰툰을 다양한 플랫폼 모양에 연결할 수 있습니까?
예. 모듈형 시스템은 일반적으로 좌우, 종단 간 또는 선택한 구성을 통해 조립할 수 있습니다. 이를 통해 계약자는 직사각형 및 기타 프로젝트별 플랫폼 레이아웃을 만들 수 있습니다.
3. 모듈형 폰툰은 해수에 적합합니까?
예, 적절하게 설계된 모듈식 폰툰은 담수 및 해수 용도에 맞게 설계할 수 있습니다. 그러나 구매자는 배치하기 전에 필요한 부식 방지, 파도 조건, 계류 시스템, 적재 및 해당 해양 규정을 확인해야 합니다.
4. 다양한 모듈식 폰툰 시리즈 중에서 어떻게 선택합니까?
선택은 총 하중, 집중 하중, 부력, 플랫폼 크기, 흘수, 수질 조건, 운송 제한 사항 및 필요한 작동 안정성을 기반으로 해야 합니다. 까다로운 프로젝트의 경우 구매 전 전문 엔지니어링 평가를 권장합니다.
5. 모듈형 폰툰을 재사용할 수 있나요?
모듈형 폰툰의 주요 장점 중 하나는 재사용성입니다. 모듈은 한 프로젝트 후에 분해될 수 있으며 구조적 상태와 연결 구성 요소가 지속적인 서비스에 적합할 때 다른 플랫폼으로 재구성될 수 있습니다.
6. 주문하기 전에 모듈형 폰툰 공급업체에 무엇을 문의해야 합니까?
재료 등급, 적재 용량, 부력, 치수, 연결 설계, 부식 방지, 인증, 운송 요구 사항, 조립 절차, 검사 문서, 보증, 예비 부품 및 기술 지원에 대해 문의하십시오.
결론: 모듈식 폰툰이 유연한 해양 프로젝트를 위한 더 현명한 선택입니까?
유연성, 운송 효율성, 신속한 배치 및 재사용 가능한 인프라가 필요한 해양 건설 프로젝트의 경우모듈형 폰툰기존의 일체형 플로팅 구조에 대한 강력한 대안을 제공합니다. 표준화된 모듈은 다양한 플랫폼 크기에 맞게 구성할 수 있으며 확장 가능한 로드 용량과 실질적인 배포 이점을 제공합니다.
다양한 제품 시리즈, 강화 구조, 미끄럼 방지 데크, 부식 방지, 유연한 연결 시스템 및 전문 제조 역량을 갖춘 HAIDING SHIPYARD는 광범위한 내륙 및 해양 엔지니어링 요구 사항에 맞는 모듈식 플로팅 솔루션을 제공합니다. 부유식 건설 플랫폼, 임시 부두, 장비 이송 시스템 또는 맞춤형 해양 프로젝트를 계획하고 계시다면,저희에게 연락주세요필요한 치수, 적재 용량, 물 환경, 운송 조건 및 프로젝트 구성을 논의하고 적합한 모듈식 폰툰 솔루션을 받으십시오.
