모듈형 폰툰

중국 HAIDING SHIPYARD 공장에서 자체 생산되는 당사는 인정받는 모듈형 폰툰 제조업체이자 공급업체로서 생산의 모든 단계를 꼼꼼하게 모니터링하여 품질과 명확한 가격을 보장하고 고객에게 비용 효율적인 솔루션을 제공합니다.

문의 보내기

제품 설명

다중 시리즈 정밀 조정, 전체 부하 요구 사항 충족

• HD-H50 시리즈: HAIDING SHIPYARD 모듈식 폰툰은 단일 모듈 무게가 8톤 이하인 최고의 휴대성에 중점을 둡니다. 경량 건설 플랫폼(예: 내륙 하천 교량 유지 관리 및 소형 장비 운송)에 적합하고 다중 유닛 스택 트럭 운송을 지원하며 단거리 및 고주파 배치 요구를 충족합니다.

• HD-S50 시리즈: HAIDING SHIPYARD 모듈형 폰툰은 표준화된 단일 모듈 치수로 도로 운송 제한 사항을 엄격히 준수합니다. 폭을 초과하는 허가 없이 일반 트럭으로 독립적으로 운송할 수 있으므로 중소 규모 프로젝트의 신속한 건설에 적합합니다.

• HD-S70 시리즈: HAIDING SHIPYARD 모듈식 폰툰은 높은 부력과 고강도에 중점을 두고 규정을 준수하는 운송 치수 내에서 최대 하중 지지력을 달성합니다. 단일 모듈의 부력은 ≥50톤이고 집중 하중은 25,000psf(1206kPa)로 중장비 주차 및 대규모 건설 플랫폼 건설에 적합합니다.

고강도 소재 및 친환경 부식 방지, 내구성과 친환경성의 균형

• 주요 구조는 CCSB 고강도강으로 제작되었으며, 데크는 특허받은 롤 성형 고강도강을 채택했습니다. 표면은 양각 처리되어 마찰 계수가 0.8 이상인 미끄럼 방지 라인을 형성하여 인력과 장비가 미끄러지는 것을 방지합니다.

• HAIDING SHIPYARD 모듈형 폰툰의 내부에는 중금속이 포함되지 않은 국내 친환경 친환경 방청 페인트가 도포되어 있으며 국가 해양 환경 인증을 통과했습니다. 외부는 자체 개발한 HD-800 해양 부식 방지 코팅과 건조 필름 두께가 ≥300μm인 국내 복합 아연-알루미늄 양극을 채택합니다. 수중 부품의 부식 방지 수명은 ≥15년이고 담수 환경에서는 최대 20년입니다.

• 모듈 접합 조인트는 응력을 분산시키기 위해 모서리에 아크 전환이 있는 이중 웹 강화 설계를 채택합니다. 구조적 안전계수는 ≥1.8로 8급 바람과 파도(풍속 20.7m/s 이하)를 견딜 수 있습니다.

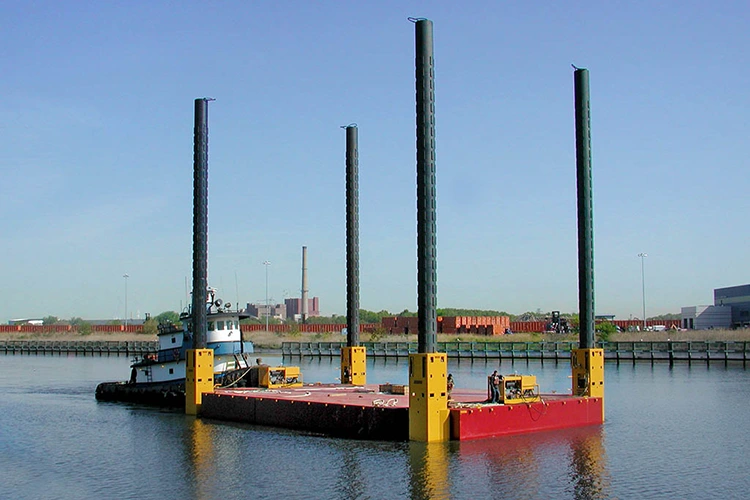

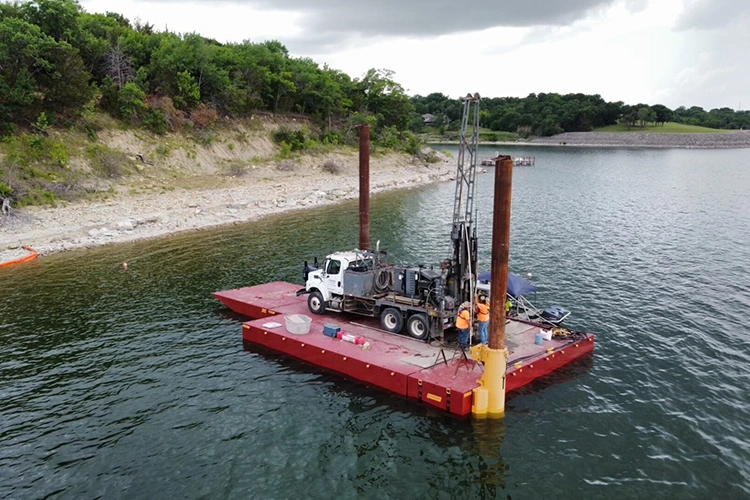

Modular Pontoons

유연한 접합 + 편리한 운송, 배치 효율성 두 배

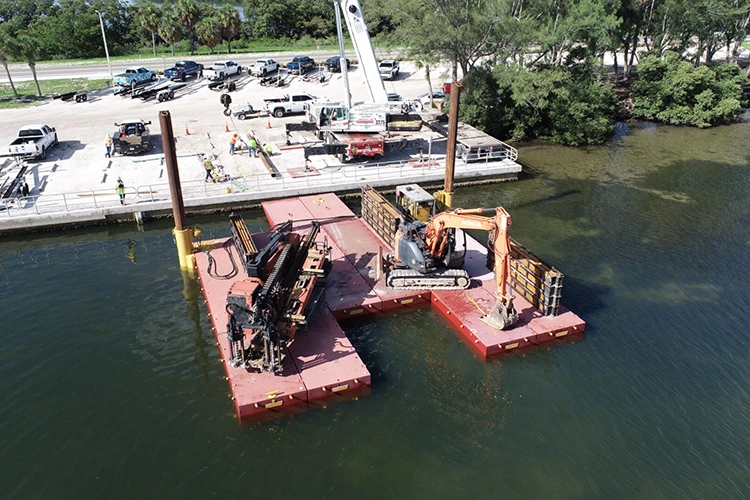

• HAIDING SHIPYARD 모듈식 폰툰은 통합 잠금 시스템을 채택하여 모듈을 좌우로, 끝에서 끝까지 또는 끝에서 옆으로 임의로 접합할 수 있습니다. 다양한 운영 시나리오에 맞게 직사각형 및 특수 모양과 같은 다양한 플랫폼 모양으로 신속하게 결합할 수 있습니다.

• 각 모듈의 중앙에는 리프팅 걸쇠가 내장되어 있습니다. 단일 지점 리프팅 설계는 로딩 및 언로딩 프로세스를 단순화하고, 특수 도구를 갖춘 2인 팀이 2시간 이내에 단일 모듈 조립을 완료할 수 있습니다.

• 최적화된 운송 적응성: HD-S50 시리즈는 일반 트럭으로 한 번에 2개의 모듈 운송을 지원하며, HD-S70 시리즈는 폭이 넓은 스텝 데크 트럭으로 운송할 수 있으며 기존 일체형 폰툰보다 운송 효율성이 두 배 높습니다.

권위 있는 인증, 규정 준수 및 안전에 대한 이중 보장으로 지원됩니다.

HAIDING SHIPYARD 모듈형 폰툰은 10개 주요 선급 협회의 인증("내륙 및 해안 서비스를 위한 강철 선박 건조 규칙" 준수)을 통과했으며 ISO 9001:2015 품질 관리 시스템 인증을 획득했습니다. 모든 모듈 도면은 운영 규정 준수를 보장하기 위해 권위 있는 기관에서 검토되었습니다. 비상 보호 시스템이 내장되어 있으며 모듈의 밀봉 수준이 IP67에 도달합니다. 단기 침수(1m 이하)는 구조적 안전에 영향을 미치지 않으며 해양 작업의 엄격한 안전 요구 사항을 충족합니다.

상세한 기술 매개변수 표(이중 언어 비교)

HAIDING SHIPYARD 모듈식 폰툰은 "다중 시리즈 정밀 적응" 설계 개념을 채택하여 5~100톤의 다양한 작동 하중 요구 사항을 완전히 충족하는 세 가지 핵심 제품 시리즈를 출시합니다. 바지선의 고강도 내구성에 유연한 접합을 통합하여 해양 엔지니어링 분야의 새로운 벤치마크 장비로 자리 잡았습니다.

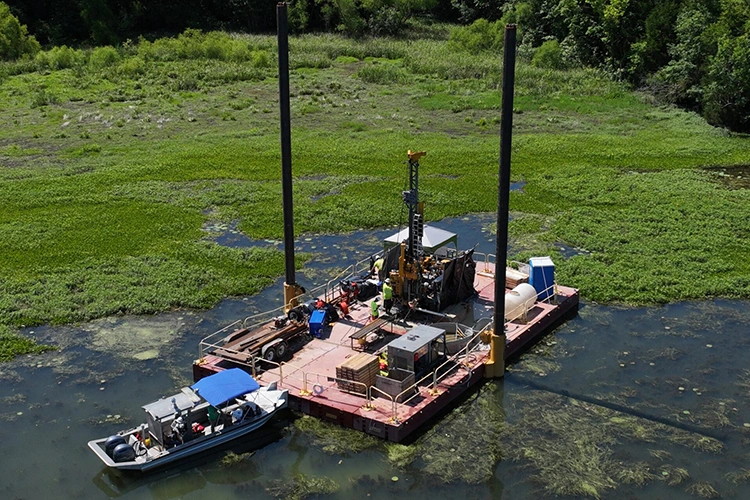

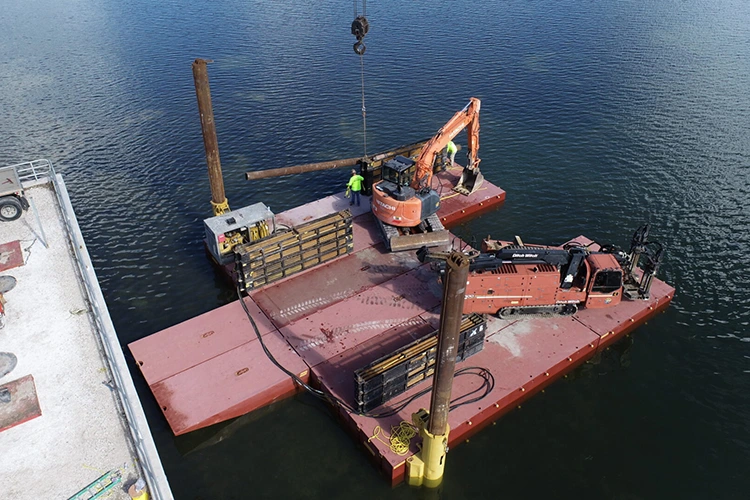

Modular Pontoons

매개변수 카테고리	특정 품목	HD-H50 시리즈	HD-S50 시리즈	HD-S70 시리즈	비고
기본 치수	모듈 길이×폭×높이(m)	2.0×1.8×1.2	3.0×2.0×1.5	4.0×2.5×1.8	운송을 위해 표준화됨
	모듈 중량(t)	≤8	≤12	18 이하	도로 운송 제한 준수
구조 및 재료	주요재료	A-36 등급 강철(10mm)	A-36 등급 강철(12mm)	등급 A-36+HSLA 강철(16mm)	특허받은 롤포밍 구조의 데크
	부하 용량	집중하중 15,000psf, 등분포하중 400kg/㎡	집중하중 20,000psf, 등분포하중 450kg/㎡	집중하중 25,000psf, 등분포하중 500kg/㎡	다양한 웨이트 장비에 적응
부식 방지	내부 코팅	바이오플로트 방청제(≥150μm)	왼쪽과 동일	왼쪽과 동일	생분해성, 환경 친화적
	외부 보호	아연 양극 + 해양 코팅(≥300μm)	왼쪽과 동일	왼쪽과 동일	해수/담수 부식 방지
운송 및 조립	운송 방법	일반 트럭(≥4대/시간)	일반 트럭(≥2대/시간)	폭이 넓은 트럭(2대/시간)	운송 효율성 향상
	조립 시간(단일 모듈)	1.5시간 이하	2시간 이하	2.5시간 이하	2인 1팀으로 완성
인증	제품 인증	ABS 인증, ISO 9001:2015 인증	왼쪽과 동일	왼쪽과 동일	국제 해양 규정을 준수합니다.

기본 치수 및 무게 매개변수

매개변수 항목	HD-H50 시리즈	HD-S50 시리즈	HD-S70 시리즈	단위
모듈 크기(길이×너비×높이)	6.0×5.4×3.6	9.1×6.1×4.6	12.2×7.6×5.5	m
단일 모듈 무게	≤8	≤12	18 이하	톤
부력 중심 높이	1.8	2.3	2.8	m
초안(언로드됨)	0.6	0.8	1.0	m
최대 초안	1.2	1.5	1.8	m
플랫폼당 표준 모듈	4-12	3-8	2-6	단위
최대 플랫폼 크기	36×16	48×20	60×25	m²

구조 및 재료 매개변수

매개변수 항목	HD-H50 시리즈	HD-S50 시리즈	HD-S70 시리즈	설명
주요 구조 재료	A-36 등급 강철(10mm)	A-36 등급 강철(12mm)	A-36 등급 + HSLA 강철(16mm)	항복 강도 ≥36ksi
데크 재질	HSLA 고강도 강철(12mm)	HSLA 고강도 강철(14mm)	HSLA 고강도 강철(16mm)	특허 받은 롤 성형
데크 표면 처리	양각 미끄럼 방지(마찰 계수 ≥0.8)	양각 미끄럼 방지(마찰 계수 ≥0.8)	양각 미끄럼 방지(마찰 계수 ≥0.8)	내마모성 합금 침투 처리
구조적 안전계수	≥1.8	≥1.8	≥1.8	8급 바람 및 파도 조건 하에서
모듈 간 연결	이중 웹 플랜지 + 프리스트레스 볼트	이중 웹 플랜지 + 프리스트레스 볼트	이중 웹 플랜지 + 프리스트레스 볼트	분리 가능 및 재사용 가능 ≥50회
코너 디자인	아크 전환(R≥50mm)	아크 전환(R≥50mm)	아크 전환(R≥50mm)	분산 응력 집중

내하중 성능 매개변수

매개변수 항목	HD-H50 시리즈	HD-S50 시리즈	HD-S70 시리즈	단위
집중하중	15,000	20,000	25,000	psf(kPa)
등분포하중	≥400	≥450	≥500	kg/m²
최대 단일 지점 부하 용량	50	80	100	톤
최대 바람 및 파도 저항 등급	7등급(풍속 17.1m/s 이하)	8등급(풍속 20.7m/s 이하)	8등급(풍속 20.7m/s 이하)	-
최대 파도 저항 높이	≤2.0	≤2.5	≤3.0	m
최대 작동 틸트 각도	±15°	±12°	±10°	-
최대 안정 하중 지지 각도	±20°	±18°	±15°	-

부력 및 안정성 매개변수

매개변수 항목	HD-H50 시리즈	HD-S50 시리즈	HD-S70 시리즈	단위
단일 모듈 부력	≥30	≥50	≥80	톤
기준선으로부터 부력 중심 높이	1.8	2.3	2.8	m
롤 기간	≥4.0	≥5.0	≥6.0	s
피칭 기간	≥6.0	≥7.0	≥8.0	s
건현 높이	2.4	3.1	3.7	m
안정성 기준 번호	≥1.2	≥1.2	≥1.2	-

운송 및 조립 매개변수

매개변수 항목	HD-H50 시리즈	HD-S50 시리즈	HD-S70 시리즈	단위
운송 방법	일반 트럭(≥4대/시간)	일반 트럭(≥2대/시간)	폭이 넓은 트럭(2대/시간)	-
조립 시간(단일 모듈)	≤1.5	≤2.0	≤2.5	시간
조립팀 규모	2명	2-3명	3~4명	-
리프팅 포인트 수	4(상단)	4(상단)	6(상단 + 측면)	-
리프팅 방법	단일 지점/다중 지점 리프팅	단일 지점/다중 지점 리프팅	단일 지점/다중 지점 리프팅	-
최대 운송 치수	6.2×5.6×3.8	9.3×6.3×4.8	12.5×7.8×5.7	m

부식 방지 및 내구성 매개변수

매개변수 항목	기술 색인	단위/설명
내부 부식 방지	바이오플로트(Bio-Float) 친환경 녹 억제제(≥150μm)	건조 필름 두께, 중금속 없음
외부 부식 방지	아연 양극(1set/10㎡) + Baril Marine-Grade 코팅(≥300μm)	건조 필름 두께
수중 부품 서비스 수명	≥15	연령
담수환경 서비스 수명	≥20	연령
씰링 스트립 재질	EPDM 에틸렌 프로필렌 디엔 단량체 고무	온도 저항: -40℃~80℃
씰링 스트립 서비스 수명	≥5	년(또는 분해-조립 주기 50회)
내마모성 층 경도	≥300	HB(브리넬 경도)
연간 마모 손실	≤0.1	mm

표준 구성 매개변수 테이블

연결 시스템의 표준 구성

구성 항목	매개변수 설명
연결 방법	내장형 플랜지 + 프리스트레스트 고강도 볼트(M24)
씰링 시스템	EPDM 고무 씰링 링(압축률: 20-25%)
잠금장치	이중 안전 볼트(직경 ≥32mm)
포지셔닝 시스템	가이드 핀 + 포지셔닝 홈(정확도 2mm 이하)
연결 강도	모듈 최대 전단력의 1.5배 이상

액세서리 인터페이스의 표준 구성

인터페이스 유형	매개변수 사양	목적
스퍼드 레그 인터페이스	직경: 800-1200mm (선택 사항)	플랫폼 위치 지정 및 고정
윈치 인터페이스	당기는 힘: ≤50kN(선택 사항)	플랫폼 변위/포지셔닝
추진기 인터페이스	전력: 100kW 이하(선택 사항)	플랫폼 자체 추진
계류 볼라드	당기는 힘: ≥50kN(표준으로 4개 단위)	계류 및 고정
케이블 채널	직경: ≥150mm(표준으로 4개 단위)	전력/신호 전송
탑승 사다리 인터페이스	적재 용량: ≥500kg(표준으로 2개 단위)	인원 탑승 / 하선

선택 가이드 및 응용 시나리오 매개변수 매칭 테이블

시리즈 선택 참조 매개변수

응용 시나리오	추천 시리즈	일반적인 구성	최대 작동 부하
내륙강 교량 유지보수	HD-H50	4-6 모듈(길이 12-18m)	50톤(단일 모듈)
소규모 준설 지원	HD-H50 / HD-S50	6-8 모듈(길이 18-24m)	80톤(복합)
항구 임시부두	HD-S50	8-10 모듈(길이 24-30m)	150톤(복합)
해상풍력 건설	HD-S70	6-8 모듈(길이 30-40m)	200톤(복합)
해저 파이프라인 부설	HD-S50 / HD-S70	8-12 모듈(길이 30-50m)	250톤(복합)
중장비 이송	HD-S70	4-6 모듈(길이 20-30m)	100톤(단일 모듈)

환경 적응 매개변수 테이블

환경조건	적용 가능한 시리즈	매개변수 요구사항
담수 내륙 강	모든 시리즈	부식 방지 등급 ≥ 담수 표준
해안 바닷물	HD-S50 / HD-S70	부식 방지 등급 ≥ 해수 표준
해상풍력 및 파도 지역	HD-S70	바람 및 파도 저항 ≥ 등급 8, 파도 높이 ≤3m
얕은 물(5m이하)	HD-H50	드래프트 ≤1.2m, 얕은 스퍼드 옵션
중간 수심(5-15m)	HD-S50	드래프트 ≤1.5m, 긴 스퍼드(옵션)
심해(≥15m)	HD-S70	드래프트 ≤1.8m, 계류 시스템 옵션

맞춤형 매개변수 옵션 테이블

재료 강화 옵션

강화 유형	매개변수 조정	적용 가능한 시나리오
고부하 향상	데크를 20~25mm로 두껍게 하고 구조를 강화했습니다.	100톤 장비 베어링
저온 강화	저온강으로 재질 업그레이드(예: S355J2W)	한대/한대 환경(-40℃~0℃)
고온 강화	특수코팅 + 단열설계	열대/고온 환경(≥40℃)
경량화 강화	부분구조는 알루미늄합금(6061-T6)을 사용	빈번한 이동/항공 운송 시나리오

기능 확장 옵션

확장된 기능	매개변수 구성	설명
자체 추진 시스템	스러스터(전력 200kW 이하) + 제어 시스템	최대 속도 ≤5노트
포지셔닝 시스템	계류 시스템(앵커 4개) + GPS + 소나	포지셔닝 정확도 ≤1m
리프팅 시스템	유압/전동 리프팅(스트로크 3m 이하)	수위 변화에 적응
모듈식 상부구조	분리형 작업장 / 제어실	그늘 / 보호 제공

인증 및 표준 매개변수 테이블

인증종류	표준번호	주요 매개변수 요구사항
선급협회 인증	ABS "내륙 및 해안 서비스를 위한 강철 선박 건조 및 분류 규칙"	구조적 안전계수 ≥1.8, 안정성 ≥1.2
환경인증	국제해양환경기준(MEPC.227(64))	녹 억제제: 중금속이 없고 생분해성
품질경영시스템	ISO 9001:2015	전체 프로세스 품질 관리
2015	전체 프로세스 품질 관리
안전기준	GB/T 36143-2018	부력 안전 계수 ≥1.5

성능 매개변수 요약표(한눈에 보기)

매개변수 카테고리	HD-H50	HD-S50	HD-S70
모듈 크기(m)	6.0×5.4×3.6	9.1×6.1×4.6	12.2×7.6×5.5
단일 중량(톤)	≤8	≤12	18 이하
최대 하중(kg/m²)	400	450	500
단일 모듈 부력(톤)	30	50	80
조립 시간(시간)	1.5	2.0	2.5
운송 방법	일반 트럭(4대/회)	일반 트럭(2대/회)	폭이 넓은 트럭(2대/시간)
부식방지 수명(년)	≥15(해수) / 20(담수)	≥15(해수) / 20(담수)	≥15(해수) / 20(담수)

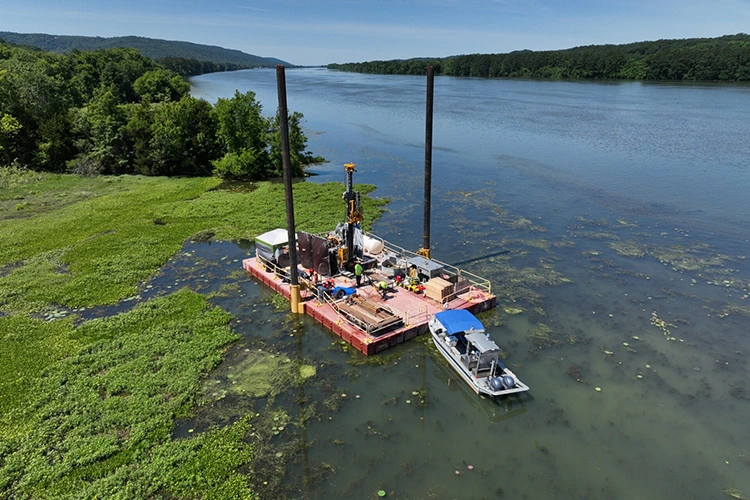

Modular Pontoons

핵심 응용 시나리오: 모든 시나리오에 적용할 수 있는 해양 엔지니어링 도구

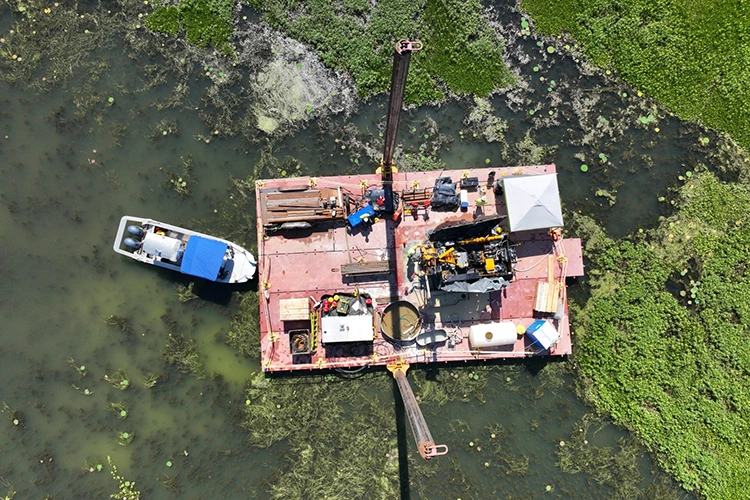

얕은 물 및 내륙 하천 공학

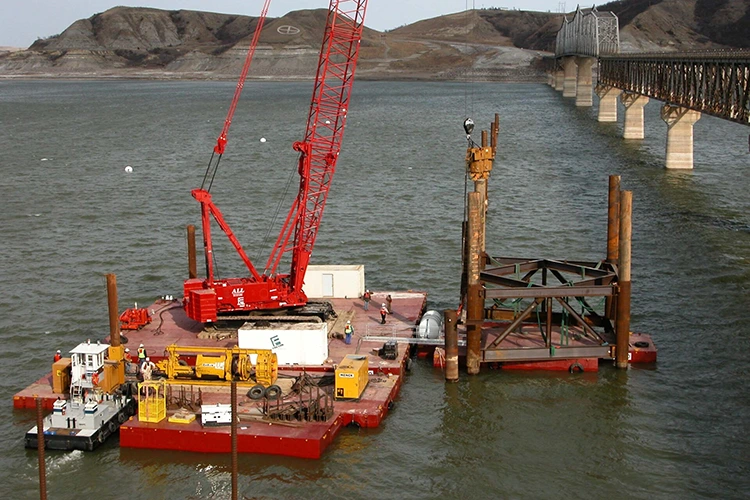

• 내륙 하천 교량 건설 시 HD-S50 시리즈 모듈을 결합하여 건설 플랫폼을 구성합니다. 고정용 스퍼드 레그를 설치한 후 콘크리트 펌프트럭 및 건설장비를 지지하는 부두 타설 작업면 역할을 합니다. 설치 주기는 임시 강철 받침대보다 60% 짧습니다.

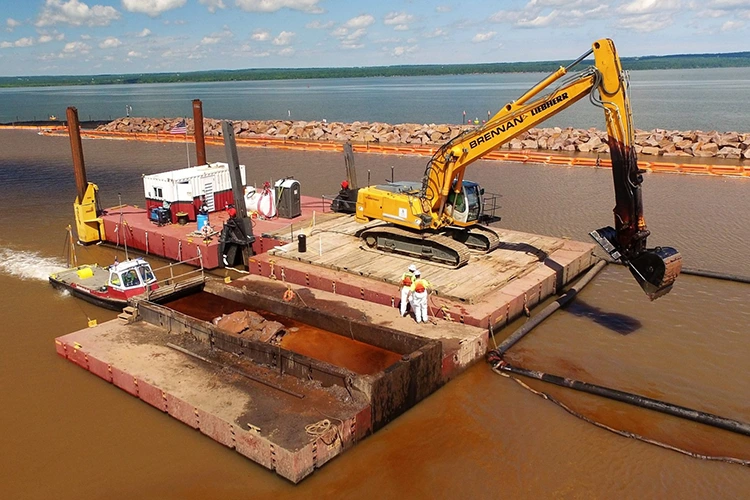

• 얕은 준설 프로젝트의 경우 HD-H50 시리즈 모듈을 경량 이송 플랫폼에 연결하여 준설 장비로 퇴적물을 운반하므로 대형 선박이 필요하지 않으며 얕은 수역에서의 작업 어려움이 줄어듭니다.

해양 공학 지원

• 해안 풍력 발전 프로젝트에서는 HD-S70 시리즈 모듈을 대규모 운영 플랫폼에 결합하여 풍력 터빈 타워 사전 설치 장비와 리프팅 도구를 운반합니다. 플랫폼은 다양한 기계 위치의 구성 요구 사항에 맞춰 스러스터로 유연하게 이동할 수 있습니다.

• 해저 파이프라인 부설 프로젝트에서는 HD-S50 시리즈 모듈을 파이프라인 도킹 정확성을 보장하기 위한 위치 확인 시스템이 장착된 용접 작업 플랫폼에 연결합니다. 부식방지 코팅을 해수환경에 적합하게 적용하여 유지보수 없이 30일간 연속 운전이 가능합니다.

화물 및 장비 운송

• 섬 자재 운송의 경우 HD-H50과 HD-S50 시리즈 모듈을 결합하여 소형 운송 선박의 정박에 적합한 부유식 부두를 형성하여 고정 부두가 없는 섬의 운송 문제를 해결합니다.

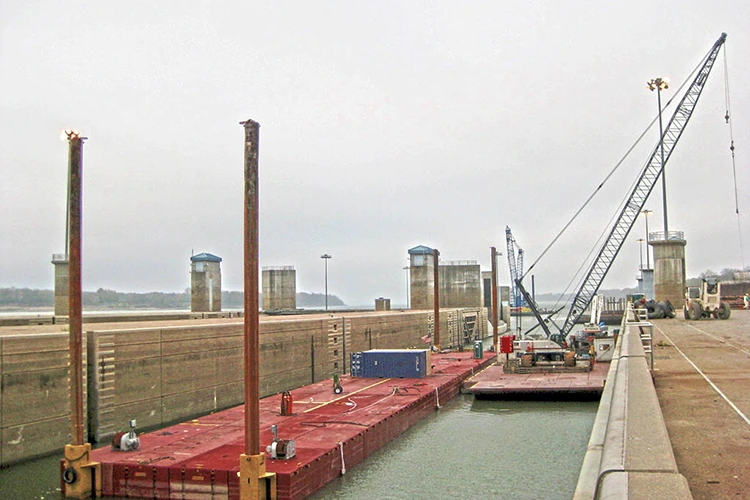

• 항만 확장 프로젝트에서는 HD-S70 시리즈 모듈을 사용하여 크레인 및 용접 기계와 같은 중장비를 지지하는 임시 장비 주차 플랫폼을 구축합니다. 데크의 높은 내하중 성능은 장기간 장비 주차의 안전을 보장합니다.
