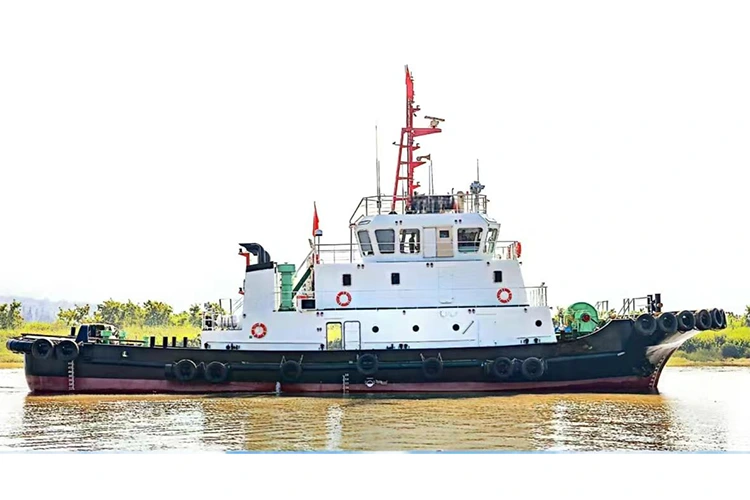

정밀한 추력 제어가 요구되는 항만, 해양 프로젝트 및 해양 예인 작업의 경우,하이딩 조선소제공합니다제어 가능한 피치 프로펠러 예인선구성 가능한 추진 솔루션으로 사용됩니다. 유압 제어 시스템을 통해 프로펠러 블레이드 피치를 조정함으로써 예인선은 주 엔진의 회전 속도나 방향을 변경하지 않고도 추력을 조절할 수 있어 변화하는 작업 조건에서 효율적인 견인, 신속한 기동 및 안정적인 작동을 지원합니다.
제어 가능한 피치 프로펠러 예인선은 제어 가능한 피치 프로펠러(CPP)를 사용하여 프로펠러 블레이드의 각도를 변경하여 추진 추력을 지속적으로 조정합니다. 이 설계를 통해 운전자는 적절한 엔진 속도를 유지하면서 견인, 순항, 대기, 추진 및 기타 작동 조건 간에 효율적으로 전환할 수 있습니다. Haiding Shipbuilding의 솔루션은 유압 피치 조정, 교량 원격 제어, PLC 통합 제어, 강화된 선체 보호, 부식 방지 처리 및 500~8000HP의 사용자 정의 가능한 전력 구성을 특징으로 합니다. 선택한 구성에 따라 예인선은 30~120톤의 볼라드 견인력을 제공하고 까다로운 항구, 해안, 연안 및 비상 작업을 지원할 수 있습니다.
목차
제어 가능한 피치 프로펠러 예인선이란 무엇입니까?
제어 가능한 피치 프로펠러 예인선(Controllable Pitch Propeller Tug)은 제어 가능한 피치 프로펠러를 갖춘 해양 예인선입니다. 기존 고정피치 프로펠러와 달리 CPP 시스템은 주 엔진이 적절한 속도 범위 내에서 계속 작동하는 동안 프로펠러 블레이드 각도를 변경할 수 있습니다.
기본적인 목적은 간단합니다. 운전자에게 추력에 대한 보다 직접적인 제어권을 부여하는 것입니다. 주로 엔진 속도 변경이나 기계적 역전 배열에 의존하는 대신 CPP 시스템은 블레이드 피치를 조정하여 추력을 증가, 감소 또는 역전시킵니다. 이는 서로 다른 작동 조건 사이를 자주 전환하는 예인선에 특히 유용한 구성을 만듭니다.
에서 제공한 제품정보에 따르면하이딩 조선소, CPP 예인선은 프로펠러 허브, 조정 가능한 블레이드, 피치 조정 메커니즘 및 유압 제어 시스템의 네 가지 핵심 구성 요소를 사용합니다. 프로펠러 블레이드는 약 -30° ~ +30°의 명시된 범위를 통해 조정될 수 있으며, 프로펠러 허브 내부의 유압 피스톤은 피치 조정을 제어합니다.
CPP 추진 시스템은 어떻게 작동합니까?
제어 가능한 피치 프로펠러의 작동 원리는 엔진 속도를 지속적으로 변경하는 것이 아니라 블레이드 형상을 변경하는 데 기반을 두고 있습니다. 유압 시스템은 프로펠러 허브 내부의 피치 메커니즘을 움직여 각 블레이드가 축을 중심으로 회전하도록 합니다.
이 프로세스를 통해 추진 시스템은 변화하는 저항 및 추력 요구 사항에 적응할 수 있습니다. 견인하는 동안 더 큰 포지티브 피치는 강력한 전방 추력을 생성할 수 있습니다. 순항 중에 효율적인 추진을 위해 피치를 최적화할 수 있습니다. 감속 또는 역방향 작동의 경우 주 엔진이 회전 방향을 바꿀 필요 없이 피치를 음의 설정 쪽으로 이동할 수 있습니다.
하이딩 조선소은 핵심 제어 시스템에 대해 1초 이하의 유압 응답 시간을 지정하는 반면, 보다 광범위한 제어 구성에서는 최대 0.5초의 응답 속도를 명시합니다. 이 수치는 신속한 작전 변경과 정밀한 기동을 지원하기 위한 것입니다.
- 추력 조정:프로펠러 블레이드 피치는 작동 요구 사항에 따라 지속적으로 변경됩니다.
- 유압 작동:유압 피스톤은 프로펠러 허브 내부의 피치 메커니즘을 구동합니다.
- 브리지 제어:운전자는 함교에서 직접 추진력을 제어할 수 있습니다.
- 엔진 최적화:주 엔진은 적절한 작동 속도 범위 내에서 유지될 수 있습니다.
- 급속 후진:엔진 회전을 역전시키는 대신 프로펠러 피치를 변경하여 역추력을 얻을 수 있습니다.
주요 기술적 특징은 무엇입니까?
상업용 예인선에는 추진력 이상의 것이 필요합니다. 또한 반복되는 견인 하중, 선박 접촉, 염수 노출, 변화하는 기상 조건 및 집중적인 운영 일정을 견뎌야 합니다. 이러한 이유로 추진 시스템은 전체 예인선 구성의 일부일뿐입니다.
유압 피치 제어
유압식 피치 메커니즘은 프로펠러 블레이드 각도를 지속적으로 제어합니다. 이는 예인선이 엔진 속도 변화에만 의존하지 않고 다양한 추력 요구 사항에 대응하는 데 도움이 됩니다.
PLC 통합제어
제품 구성에는 PLC 통합 정밀 제어 시스템이 통합되어 있습니다. 이는 중앙 집중식 운영 제어를 지원하고 작업 조건이 변경되는 동안 필요한 수동 조정의 양을 줄일 수 있습니다.
강화된 선체 보호
강화된 충돌 방지 펜더는 접안 및 근접 작업 중에 예인선과 주변 구조물을 보호하도록 설계되었습니다. 선체는 고강도 특수강으로 지정되어 있으며 제품 페이지에는 CCS 강도 및 강성 요구 사항 준수가 표시되어 있습니다.
해양 부식 방지 처리
해양 선박은 습하고 염수 분무 환경에서 지속적으로 작동합니다. 지정된 연안 부식 방지 코팅은 선체가 부식 노출로부터 격리되는 데 도움이 되며 장기적인 사용 가능성을 지원합니다.
운영자는 어떤 성능 이점을 기대할 수 있습니까?
CPP 추진의 주요 장점은 운영 유연성입니다. 예인선은 근무일 내내 단 하나의 작업만 수행하지 않습니다. 대기상태에서 예인상태로 이동하고, 대형선박의 접안시 보조, 단거리 재배치, 추후 비상작전 참여 등의 기능을 수행할 수 있다.
프로펠러 피치가 현재 작동 조건에 일치하도록 허용함으로써 시스템은 이러한 전환 전반에 걸쳐 추진 효율성을 유지하는 데 도움이 될 수 있습니다. Haiding Shipbuilding은 CPP 구성이 해당 작동 조건에서 연료 소비를 약 10%~15% 줄일 수 있다고 밝혔습니다. 제조업체는 또한 안정적인 엔진 부하가 마모를 줄이고 유지 관리 주기를 연장할 수 있다고 말합니다.
- 견인 시 더욱 정밀한 추력 관리가 가능합니다.
- 전진 및 후진 추력 사이의 전환이 더 빨라집니다.
- 견인, 순항 및 대기 조건에 대한 적응력이 향상되었습니다.
- 피치가 작동 조건에 최적화되면 잠재적인 연료 절감 이점이 있습니다.
- 기계적 반전 장치에 대한 의존도가 감소합니다.
- 추진력 수요가 자주 변경되는 작업에 대한 적합성이 향상되었습니다.
추진 기술을 비교하는 운영자의 경우 단일 사양으로 추진 효율성을 판단하기보다는 선박 크기, 듀티 사이클, 수질 조건, 엔진 선택, 프로펠러 직경 및 예상되는 볼라드 견인력과 함께 이러한 이점을 평가하는 것이 중요합니다.
주요 사양은 무엇입니까?
다음 사양은 Haiding Shipbuilding Controllable Pitch Propeller Tug에 대해 게시된 주요 구성 정보를 요약합니다. 실제 선박 사양은 맞춤 요구 사항 및 작동 조건에 따라 달라질 수 있습니다.
| 구성 | 사양 | 운영상의 중요성 |
|---|---|---|
| 전력 범위 | 500~8000HP | 다양한 포트 및 견인 요구 사항 지원 |
| 볼라드 풀 | 30~120톤 / 294~1176kN | 무거운 해양 작업에 강력한 견인력 제공 |
| 프로펠러 피치 | 약 -30° ~ +30° | 조정 가능한 전진 및 후진 추력 가능 |
| 제어 시스템 | PLC 통합 정밀 제어 | 중앙 집중적이고 정확한 작업 지원 |
| 제어 응답 | 지정된 구성에서 최대 0.5초 | 신속한 운영 변화 촉진 |
| 포지셔닝 정확도 | ±0.3m | 정확한 선박 위치 지정 지원 |
| 선체 재질 | 고강도 특수강 | 구조적 강도와 강성을 제공합니다. |
| 서비스 수명 | ≥15년 | 장기간의 해양 작업을 위해 설계됨 |
| 보증 | 핵심 구성 요소의 경우 2년 | 추가적인 기술 및 유지 관리 지원을 제공합니다. |
| 인증 | CCS 및 ISO 국제 해양 인증 | 해당 해양 요구 사항 준수 지원 |
잠재적 구매자는 주문하기 전에 최종 기술 사양, 분류 요구 사항, 엔진 패키지, 추진 장치 배열 및 성능 목표를 확인해야 합니다.
이 예인선은 어디에 사용될 수 있나요?
제어 가능한 피치 추진 시스템은 작동 조건이 자주 변하는 곳에서 특히 유용합니다. Haiding Shipbuilding 구성은 여러 해양 응용 분야에 맞게 설계되었습니다.
항만 및 항만 운영
예인선은 대형 선박의 정박 및 출항을 지원하고, 제한된 구역 내에서 선박의 위치를 조정하며, 통제된 밀기 또는 견인 지원을 제공할 수 있습니다. 정밀한 추력 제어는 부두, 터미널 및 기타 선박 근처에서 작업할 때 특히 유용합니다.
해양 엔지니어링
해양 건설 및 에너지 프로젝트에는 견인 시추 플랫폼, 작업 선박, 장비 또는 부유 구조물이 필요할 수 있습니다. 제품 정보는 적용 가능한 시나리오 중에서 시추 플랫폼 이전 및 해양 엔지니어링 견인을 식별합니다.
해안 견인
장거리 해안 예인에는 하중 조건, 날씨 및 선박 저항의 변화가 포함될 수 있습니다. 조정 가능한 피치를 통해 작동 조건 변화에 따라 추진 출력을 조정할 수 있습니다.
긴급 구조
예인선은 비상 대응, 소방, 오염 통제 또는 구조 작업을 지원할 수도 있습니다. 옵션 구성에는 외부 소방 시스템 및 기름 유출 복구 장비가 포함됩니다.
추가 선박 옵션이 필요한 경우 구매자는 고정 피치, 수직 선미 및 Z 드라이브 구성을 포함한 Haiding Shipbuilding 예인선 제품군을 검토할 수도 있습니다.
구매자는 올바른 예인선을 어떻게 선택해야 합니까?
상업용 예인선을 선택할 때는 일반적인 마력 목표보다는 실제 운영 프로필부터 시작해야 합니다. 엔진 등급이 높다고 해서 자동으로 선박이 특정 작업에 더 적합하다는 의미는 아닙니다.
구매하기 전에 구매자는 다음을 평가해야 합니다.
- 필수 볼라드 당김:가장 큰 예상 선박이나 화물에 필요한 견인력을 결정합니다.
- 운영 환경:항구, 해안, 연안, 내륙 또는 개방 수역 조건을 고려하십시오.
- 듀티 사이클:선박이 견인, 순항, 밀기, 대기 또는 비상 작업을 수행하는 빈도를 추정하십시오.
- 수심 및 조종 공간:이러한 요소는 추진력과 조향 구성에 영향을 미칩니다.
- 분류 요구 사항:해당 분류 협회 및 규제 요구 사항을 확인하십시오.
- 유지 관리 리소스:예비 부품 가용성, 기술 지원, 직원 역량 및 서비스 응답을 평가합니다.
- 미래의 맞춤화:나중에 추가적인 소방, 오염 통제 또는 기타 모듈이 필요할지 여부를 고려하십시오.
자격을 갖춘 제조업체는 이러한 작동 요구 사항을 적절한 선체, 동력, 추진력, 제어, 안전 및 보조 장비 구성으로 변환할 수 있어야 합니다.
유지 관리 및 서비스 신뢰성을 어떻게 향상시킬 수 있습니까?
추진 신뢰성은 선박 가용성에 직접적인 영향을 미칩니다. CPP 시스템에는 기계, 유압 및 제어 구성 요소가 포함되어 있으므로 예방 유지 관리는 프로펠러만 수행하는 것이 아니라 전체 추진 체인을 다루어야 합니다.
- 유압 라인, 씰, 액추에이터에 누출이나 비정상적인 마모가 있는지 검사하십시오.
- 예정된 검사 중에 프로펠러 허브와 블레이드 상태를 모니터링합니다.
- 제어 시스템 반응과 피치 피드백을 정기적으로 확인하십시오.
- 바닷물 환경에서 선체 코팅 및 부식 방지 보호를 검사합니다.
- 선박의 사용 주기에 따라 중요한 예비 부품을 유지 관리하십시오.
- 제조업체가 권장하는 검사 및 유지보수 간격을 따르십시오.
- 반복되는 추진 또는 제어 시스템 문제를 식별하기 위해 작동 기록을 보관하십시오.
하이딩 조선소은 핵심 구성 요소에 2년 보증이 적용되며 서비스 지원에는 현지 서비스 매장 및 24시간 응답이 포함된다고 명시합니다. 구매자는 최종 상업 계약 내에서 정확한 서비스 범위, 보증 조건, 예비 부품 준비 및 시운전 지원을 확인해야 합니다.
자주 묻는 질문
가변 피치 프로펠러 예인선의 주요 장점은 무엇입니까?
주요 장점은 조정 가능한 추력입니다. 프로펠러 블레이드 각도는 주 엔진의 회전 방향을 변경하지 않고도 변경할 수 있으므로 예인선이 다양한 견인, 조종, 순항 및 대기 요구 사항에 신속하게 대응할 수 있습니다.
하이딩 조선소 CPP 예인선의 출력 범위는 얼마입니까?
게시된 구성은 약 500~8000HP의 모듈식 전력 범위를 지원합니다. 선박 크기, 필요한 볼라드 풀, 작동 환경 및 듀티 사이클에 따라 적절한 출력 수준을 선택해야 합니다.
예인선은 어떤 볼라드 풀을 제공할 수 있나요?
나열된 볼라드 당김 범위는 약 30~120톤으로 약 294~1176kN에 해당합니다. 최종 성능은 선박 구성과 선택한 추진 패키지에 따라 달라집니다.
CPP 예인선이 좁은 항구 수역에서 작동할 수 있습니까?
예, 이 구성은 제어된 추력 및 조종이 필요한 항만 작업을 위해 고안되었습니다. 예인선의 최종 조종성은 완전한 추진력 및 조향 장치, 선체 설계, 흘수 및 작동 환경에 따라 달라집니다.
CPP 예인선은 해상 예인에 적합합니까?
예. 시추 플랫폼 이전을 포함한 해양 엔지니어링 견인은 적용 가능한 시나리오 중 하나로 식별됩니다. 구매자는 선박 구성을 요청할 때 예상되는 해상 조건과 견인 하중을 지정해야 합니다.
예인선을 맞춤 설정할 수 있나요?
예. 게시된 제품 정보에는 전원 업그레이드, 추가 기능 모듈 및 특수 운영 환경에 대한 적응에 대한 지원이 나와 있습니다. 프로젝트 요구 사항에 따라 소방 및 기름 유출 복구 장비를 통합할 수도 있습니다.
결론
제어 가능한 피치 프로펠러 예인선은 추력 제어, 기동성 및 변화하는 하중 조건이 중요한 해양 작업에 유연한 추진 솔루션을 제공합니다. 조정 가능한 프로펠러 피치를 통해 운전자는 주 엔진 속도나 회전 방향을 지속적으로 변경하지 않고도 추진 출력을 관리할 수 있습니다. 500~8000HP의 구성 가능한 출력, 30~120톤의 등록된 볼라드 풀 범위, PLC 기반 제어, 강화된 선체 보호, 부식 방지 처리, 옵션 안전 및 환경 모듈을 갖춘 Haiding Shipbuilding 솔루션은 항만 지원, 해안 예인, 해양 엔지니어링 및 비상 작업을 위해 구성할 수 있습니다.
새로운 항구, 해양 프로젝트, 해안 예인선단 또는 특수 해양 응용 분야를 위한 예인선을 평가하는 경우 필요한 볼라드 당김, 작업 환경, 듀티 사이클, 추진 요구 사항 및 옵션 기능을 먼저 정의하십시오. 그런 다음 숙련된 중국 예인선 제조업체와 협력하여 실제 작동 프로필과 일치하는 구성을 개발합니다. 기술 사양, 맞춤 옵션, 프로젝트 상담, 견적 지원을 위해서는저희에게 연락주세요하이딩 조선소에서 귀하의 요구 사항을 논의하고 적합한 제어 가능한 피치 프로펠러 예인선 솔루션을 얻으십시오.
