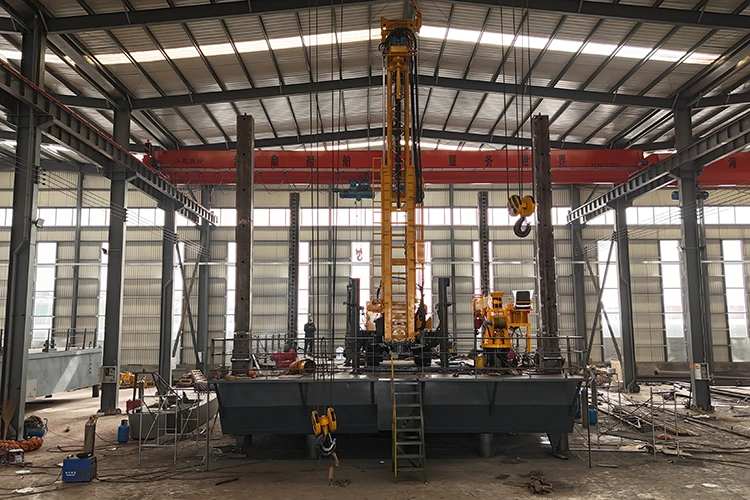

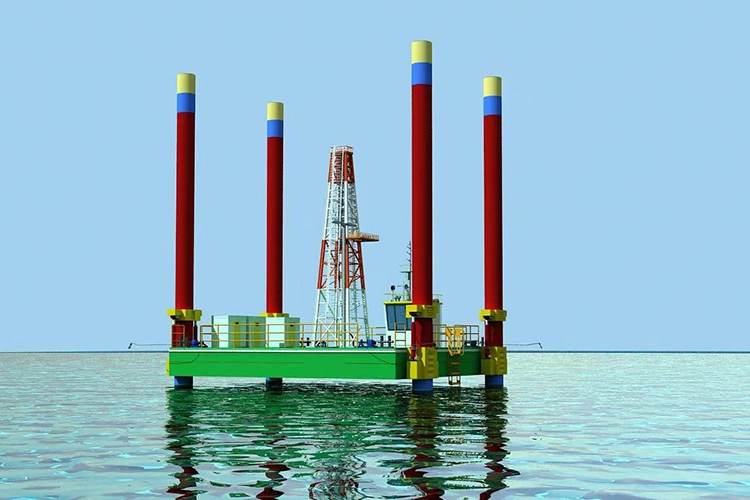

잭업 드릴링 플랫폼

해저 4,000m 아래에서 시추할 때 데크가 0.1° 기울어지면 유정이 목표물에서 6m 벗어날 수 있습니다. HAIDING SHIPYARD는 실시간 유압 레그 보상을 통해 플랫폼 레벨을 ±0.05° 이내로 유지하고 파도 움직임이 스트링에 영향을 미치기 전에 반응하는 Jack Up Drilling Platform을 공급합니다. 리그 바닥에는 5,000m 드로우워크, 60kN·m 로터리 테이블, 120m3/h 진흙 펌프가 장착되어 있으며, 모두 배치되어 있어 시추공은 선체 이동이 아니라 비트 중량 및 ROP에 계속 집중할 수 있습니다. 이것은 리프팅 바지선이 아닌 드릴링 플랫폼입니다. 모든 디자인 선택은 유정에서 시작됩니다.

플랫폼 경사가 깊은 저장소 타겟팅에 어떤 영향을 미칩니까?

육상 시추업체는 고정된 표면 위치를 당연하게 여깁니다. 해상에서 귀하의 "장비 바닥"은 고정되거나 바람 하중에 따라 이동하거나 파이프 랙 무게 변화에 반응할 수 있는 다리에 위치합니다. 정말로 중요한 측정 기준은 최대 깊이가 아니라 해당 깊이가 유료 구역 내에 얼마나 남아 있는지입니다.

표면이 0.1° 기울어지면 3,500m에서 6m가 넘는 바닥 구멍 위치 오류가 발생합니다. 이러한 오류로 인해 생산 구역이 저수지 밖에 위치하게 되어 수백만 달러의 비용과 몇 주간의 장비 시간이 소비되는 측면 트랙이 발생하게 됩니다. 연결 중 약간의 진동이라도 시멘트 배치 불량이나 케이싱 정렬 불량을 유발할 수 있습니다.

Jack Up 드릴링 플랫폼의 자동 레벨링 시스템(3축 경사계, 정확도 ±0.02°)은 각 다리를 지속적으로 조정하여 장비 바닥을 허용 오차 범위 내로 유지합니다. MWD 도구는 30초마다 편차 및 방위각 데이터를 드릴러의 화면으로 보냅니다. 돌풍이 닥치면 MWD가 변화를 기록하기 전에 다리 보상이 반응하므로 유정 경로가 원활하게 유지됩니다. 이 폐쇄 루프 제어 덕분에 이 장치에서 시추된 유정은 비트를 코스에서 밀어내는 경향이 있는 층간 하드 스트링거를 통해서도 일관되게 0.5‰ 미만의 수직 편차를 나타냅니다.

깊은 우물의 진흙 순환 및 고형물 제거 최적화

고압 펌핑:듀얼 120m³/h 펌프(활성 1개, 대기 1개)는 35MPa 이상의 압력을 유지하여 시추공을 침식하지 않고 5,000m 드릴 스트링에서 절단물을 들어올립니다.

4단계 고체 제어:다단계 트레인(진탕기, 탈수기, 탈수기, 원심분리기)은 천공된 고형물을 5~7미크론까지 제거합니다.

ECD 및 유변학 제어:원심분리기 우회 및 고전단 혼합 호퍼를 사용하면 연결 중에 실시간 진흙 조정이 가능하여 과압 셰일에서 ECD 스파이크 및 유체 손실을 방지할 수 있습니다.

이중 탱크 및 유지보수: 전용 교반기 탱크는 수성 및 유성 머드를 균일하게 유지합니다. 접근 가능한 오버헤드 밸브는 청소 작업 시간을 단축하여 연암에서 200~300m, 연마층에서 80~100m의 일일 ROP를 유지합니다.

해저 변동성을 이해하는 스퍼드 레그

근해 해저 상태는 북해의 단단한 점토와 서아프리카의 느슨한 모래부터 보하이만의 부드럽고 압축 가능한 미사에 이르기까지 운영 구역에 따라 매우 다양합니다. 플랫폼 손상 위험 없이 이러한 연약한 상부 층과 갑작스러운 폭풍을 처리하는 것은 네 가지 구조 설계 선택에 달려 있습니다.

트러스 다리 형상: 4개의 단면 트러스형 다리(직경 2.0~2.5m, 길이 30~150m)는 다양한 수심과 해저 하중 분포에 필요한 구조적 견고성을 제공합니다.

펀치 스루 방지: 접촉 면적이 80m² 이상인 확장 가능한 스퍼드 캔은 예압 중량을 고르게 분산시킵니다. 이 큰 설치 공간은 선체가 기울어지고 재킹 장비에 과부하가 걸릴 수 있는 갑작스런 다리 관통을 방지하며 현장 지질 공학 보고서에 따라 더 넓어질 수 있습니다.

경화 랙 야금: 레그 랙은 ≥200HB로 경화된 담금질 및 템퍼링 CCSB 해양 강철을 사용하여 주기 피로 및 염수 응력 부식에 대해 기어 톱니에 25년의 사용 수명을 제공합니다.

폭풍 생존 매개변수: 0.2~0.4m/분의 최대 부하 리프팅 속도로 빠른 데크 상승으로 들어오는 돌풍을 제거할 수 있습니다. 12등급 바람 저항과 6m 파도 내성이 결합된 Jack Up 드릴링 플랫폼은 부유 선박의 연결을 끊게 만드는 몬순 바다 상태에서도 위치에 고정된 상태를 유지합니다.

왜 6개의 섹션이 하나의 거대한 선체를 이길 수 있습니까?

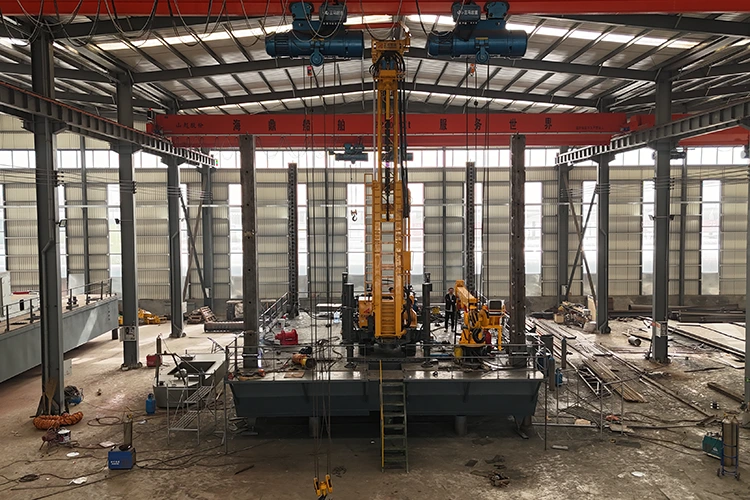

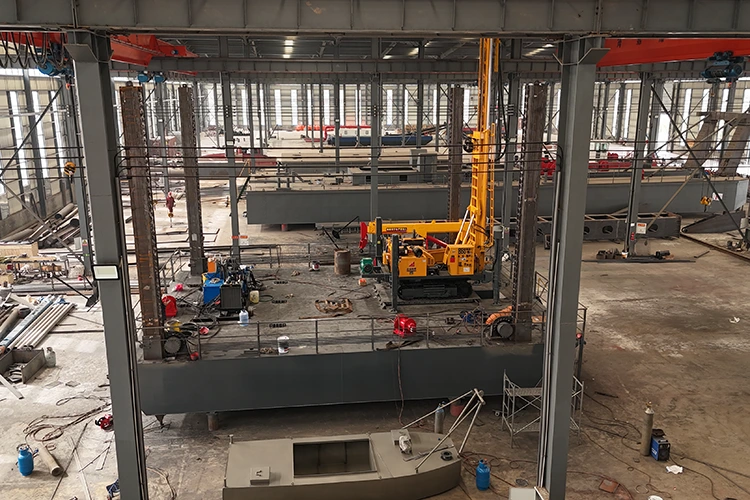

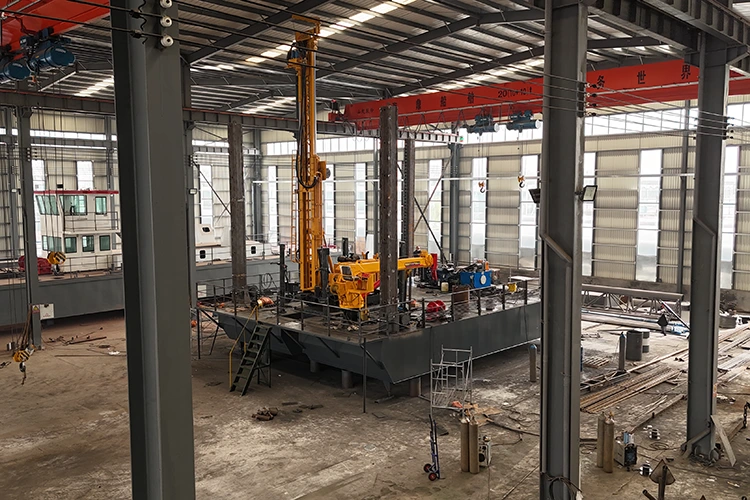

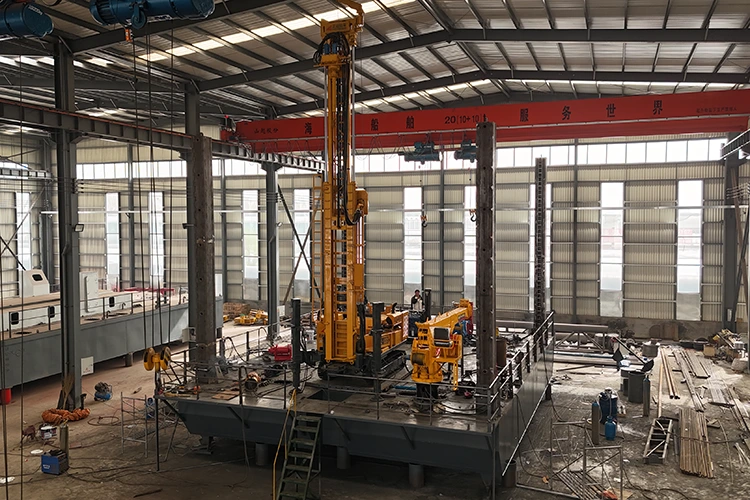

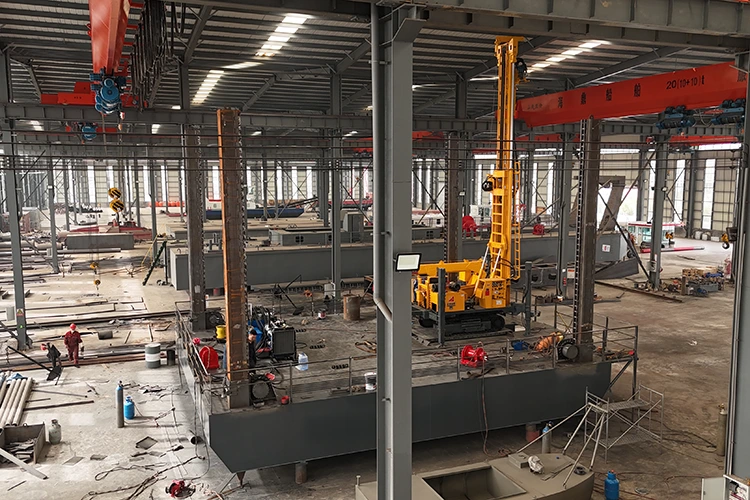

기존의 잭업 장비에는 전용 야드와 무거운 물건을 들어올리는 견인 장치가 필요합니다. 이 잭업 드릴링 플랫폼은 6~8개의 모듈(메인 데크, 레그 섹션, 드릴링 모듈)로 분할되며 각각 120톤 이하입니다. 이러한 접근 방식은 다음과 같은 몇 가지 실질적인 이점을 제공합니다.

• 모듈은 트럭, 철도 또는 표준 플랫 데크 선박을 통해 150톤 크레인이 있는 모든 항구로 이동합니다.

• 플로팅 크레인과 볼트 체결식 플랜지 연결을 사용하여 현장 조립에 10~15일이 소요됩니다(기본 구조물에 현장 용접 없음).

• 다중 유정 캠페인의 경우 두 번째 플랫폼을 근처에 조립하는 동안 첫 번째 플랫폼 시추를 수행할 수 있습니다.

• 섹션은 완전히 교체 가능합니다. 전체 플랫폼을 분해하지 않고도 손상된 다리를 교체할 수 있어 가동 중지 시간이 줄어들고 서비스 수명이 연장됩니다.

재료 선택: 강철뿐만 아니라 올바른 강철

기본 구조는 메인 빔 두께가 50mm 이상인 CCSB 해양 강판(수율 ≥235MPa)을 사용합니다. 무거운 진흙 탱크 및 케이싱 하중을 받는 데크 영역은 파이프 취급으로 인한 표면 마모를 방지하는 내마모성 수정 버전을 갖습니다.

수중 보호는 긴 현장 수명을 위해 설계되었습니다. 심해용 중코팅과 희생 양극 시스템은 일반적인 현장 개발 주기에 맞춰 15년 부식 방지 기능을 제공합니다.

저온 인성이 내장되어 있습니다. CCSB 플레이트는 -20°C에서 ≥27J 충격 에너지를 전달하므로 북위도(예: 발해 겨울)에서 연중 내내 시추 작업이 가능합니다. 머드 시스템에는 주변 온도가 영하로 떨어지는 경우에도 점도를 유지하기 위한 단열재 및 추적 가열 기능이 포함되어 있어 가장 추운 달에도 작업을 중단할 필요가 없습니다.

상세한 기술 매개변수

응용 시나리오

국경 유역의 탐사 유정 – 남중국해/동중국해, 수심 50~100m, 탄산염 또는 탁도 저수지 테스트를 위해 5,000m까지 시추. 실시간 MWD 및 머드 로그는 유료 구역을 식별하여 유선 연결을 줄이고 평가 시간을 30% 단축합니다.

성숙 지역의 개발 유정 – 발해만/베이부만, 깊이 10~50m, 단일 위치에서 여러 단층 블록을 덮기 위한 방향성 시추. 이 플랫폼은 이전 설계에 비해 25%의 효율성 향상을 제공합니다. 즉, 더 빠른 트리핑(2분 미만 연결) 및 자동화된 파이프 처리로 수작업이 줄어듭니다.

작업 및 재진입 작업 – 데릭과 하부 구조는 관형 복구 및 낚시 도구에 대한 더 무거운 하중을 처리하므로 별도의 작업 선박이 필요하지 않습니다.

엔지니어링 적응 및 평생 지원 시스템

특정 현장 과제에 맞게 플랫폼 하드웨어를 조정하고 운영 준비 상태를 유지하려면 목표한 구조 수정과 글로벌 현장 지원이 필요합니다.

구조적 맞춤화

레그 길이(최대 150m), 스퍼드 접촉 가능 영역(≥80m²) 및 크레인 리프팅 용량은 현장별 수심, 토양 지지 프로파일 및 무거운 리프트 요구 사항에 맞게 설계되었습니다.

가혹한 환경 패키지

추운 기후 개조에는 영하의 조건을 위한 저온 유압유, 절연 탱크 및 미량 가열 머드 트로프가 통합되어 있습니다. 고온, 고압(HTHP) 패키지에는 강화된 BOP(분출 방지) 스택과 보조 70MPa 초크/킬 매니폴드가 추가됩니다.

글로벌 물류 및 현장 서비스

로테르담, 싱가포르 및 휴스턴에 있는 지역 예비 부품 허브는 빠른 배송을 위해 내마모성 부품을 보유하고 있으며, 주요 해양 유역에 48시간 이내에 현장 엔지니어링 파견을 지원합니다.

운영 준비

원격 측정 시스템은 선체 기울기 및 잭킹 상태에 대한 실시간 원격 모니터링을 제공하고 구조화된 사전 스퍼드 승무원 교육과 함께 첫날부터 작동 안전을 보장합니다.

자주 묻는 질문

Q: Jack Up Drilling Platform은 해저가 고르지 않을 때 방향성 시추를 어떻게 처리합니까?

A: 우리는 현장 지반 공학 보고서를 검토하고 예압 순서를 조정하여 고르지 않은 침하를 방지합니다. 공간이 큰 스퍼드 캔은 압력을 분산시키며, 차동 잭킹은 시추를 시작하기 전에 해저 경사를 보정할 수 있습니다.

Q: 중요한 부분을 뚫는 동안 진흙 펌프가 고장나면 어떻게 됩니까?

A: 동일한 대기 펌프가 매니폴드 밸브를 통해 연결됩니다. 전환 시간은 10분 미만입니다. 예비 라이너, 피스톤, 밸브를 선내에 비축하고 있으며, 갑작스러운 고장을 방지하기 위해 월별 펌프 검사가 예정되어 있습니다.

Q: 플랫폼을 축소된 승무원으로 장기간 운영할 수 있습니까?

A: 자동화는 드로우워크, 회전 테이블 및 진흙 펌프 매개변수를 다루므로 한 명의 드릴러와 한 명의 보조자가 일반 드릴링을 관리할 수 있습니다. 여행 및 케이싱 실행의 경우 표준 승무원을 권장하지만 레이아웃으로 인해 수동 처리가 줄어들어 20~25명의 인력으로 효율적인 작업이 가능합니다.

Q: 깊은 고압 구역에서 유정 제어는 어떻게 보장됩니까?

A: 유정 제어 시스템은 전용 어큐뮬레이터와 이중 BOP 스택(환형 및 램)을 갖춘 플랫폼 유압 장치와 독립적입니다. 초크 매니폴드의 정격은 페일세이프 액추에이터를 사용하여 70MPa입니다. 각 다리에 사전 로드를 한 후에 전체 압력 테스트가 수행되며 비상 절차는 IADC 심해 잭업 지침을 따릅니다.
